Задача МЧ: Клапан предохранительный вариант 65
Новинка
Описание
Клапан предохранительный МЧ00.65.00.00 ЧЕРТЕЖ
![]()
Клапан предохранительный двусторонний предназначен для регулирования давления жидкости или пара в трубопроводах. В данном случае клапан связан только о правой рабочей магистралью трубопровода.При повышении давления больше нормы жидкость или пар давят на клапан поз. 4, который, сжимая пружину поз. 5, перемещается влево. При этом жидкость или пар выходят через четыре отверстия клапана поз. 4 и верхнее отверстие корпуса поз. 1. При понижении давления пружина поз. 5 перемещает клапан поз. 4 в исходное положение.

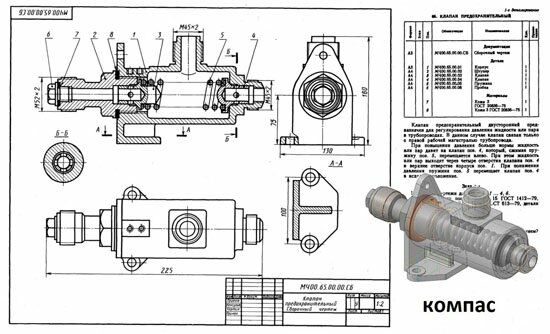

Клапан предохранительный МЧ00.65.00.00 сборочный чертеж
Клапан предохранительный МЧ00.65.00.00 спецификация
Клапан предохранительный МЧ00.65.00.00 3д модель
Клапан предохранительный МЧ00.65.00.00 чертежи
Корпус МЧ00.65.00.01
Штуцер МЧ00.65.00.02
Клапан МЧ00.65.00.03
Клапан МЧ00.65.00.04
Пружина МЧ00.65.00.05
Пробка МЧ00.65.00.06
![]()

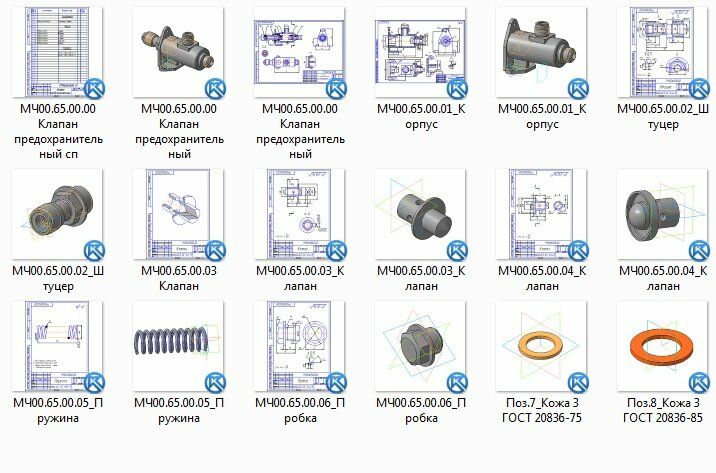

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
