Задача МЧ: Ролики направляющие вариант 58

Ролики направляющие МЧ00.58.00.00 ЧЕРТЕЖ
Направляющие ролики применяются в различных транспортных устройствах для перемещения листового материала и изделий из него.Опора поз. 1 с роликами поз. 4 может подниматься или опускаться, при помощи клиньев поз. 6 и поз. 7. Клинья соединены винтом поз. 3 с правой и левой прямоугольными резьбами. При вращении винта клинья сближаются, поднимая опору с роликами вверх. При вращении винта в обратном направлении опора будет опускаться. После установки роликов на необходимом уровне опору закрепляют болтами поз. 8 и гайками поз. 10. Оси поз. 5 фиксируются винтами поз. 9.
К трущимся поверхностям роликов через масленки, которые ввинчивают в резьбовые отверстия осей поз. 5, по специальным каналам подается смазка.

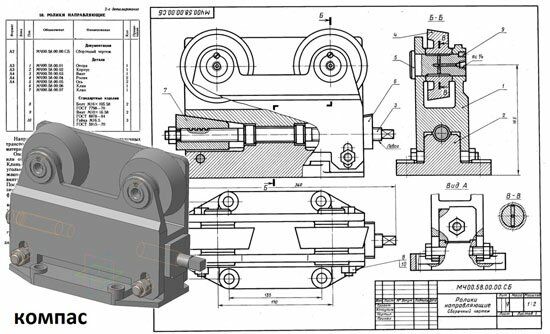

Ролики направляющие МЧ00.58.00.00 сборочный чертеж
Ролики направляющие МЧ00.58.00.00 спецификация
Ролики направляющие МЧ00.58.00.00 3д деталь

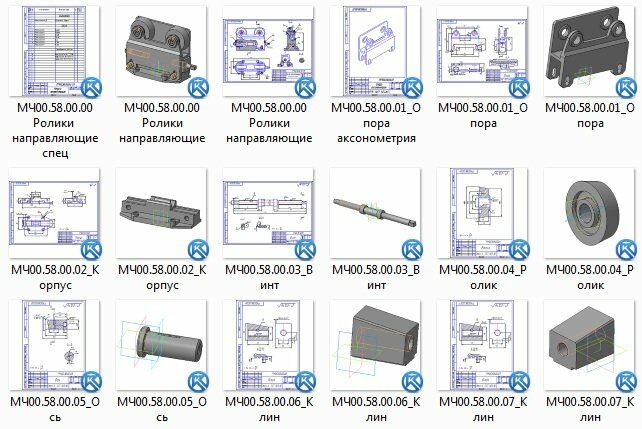

Ролики направляющие МЧ00.58.00.00 чертежи
Опора МЧ00.58.00.01
Корпус МЧ00.58.00.02
Винт МЧ00.58.00.03
Ролик МЧ00.58.00.04
Ось МЧ00.58.00.05
Клин МЧ00.58.00.06
Клин МЧ00.58.00.07
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
