Задача МЧ: Вентиль вариант 56

Вентиль МЧ00.56.00.00 ЧЕРТЕЖ
Вентиль предназначен для изменения расхода жидкости или пара, проходящих по трубопроводу.При вращении маховичка поз. 4 влево винт поз. 7 будет подниматься и клапан поз. 5 откроет отверстие седла поз. 12. При этом жидкость или пар начнет переходить из нижней горизонтальной трубы в верхнюю. Для предотвращения утечки между крышкой поз. 2 и винтом предусмотрено сальниковое уплотнение поз. 20, которое поджимается фланцем поз. 3. Для сохранения герметичности предусмотрены прокладки поз. 14, 15, 16.
На тройнике поз. 9 установлен предохранительный клапан, который служит для выпуска жидкости или пара при избыточном давлении. При повышении давления клапан поз. 1 поднимается, сжимая пружину поз. 10. При этом избыток жидкости или пара выходит через образовавшуюся щель в боковое отверстие колпака поз. 8.

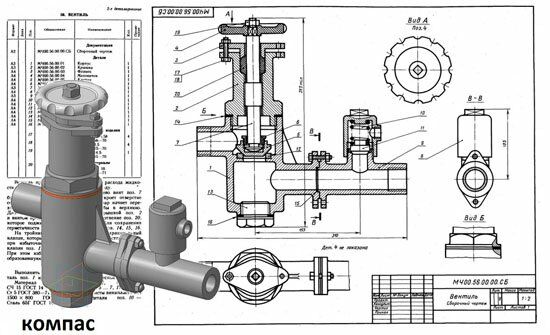

Вентиль МЧ00.56.00.00 сборочный чертеж
Вентиль МЧ00.56.00.00 спецификация
Вентиль МЧ00.56.00.00 3д деталь
Вентиль МЧ00.56.00.00 чертежи
Корпус МЧ00.56.00.01
Крышка МЧ00.56.00.02
Фланец МЧ00.56.00.03
Маховичок МЧ00.56.00.04
Клапан МЧ00.56.00.05
Втулка МЧ00.56.00.06
Винт МЧ00.56.00.07
Колпак МЧ00.56.00.08
Тройник МЧ00.56.00.09
Пружина МЧ00.56.00.10
Клапан МЧ00.56.00.11
Седло МЧ00.56.00.12
Пробка МЧ00.56.00.13
Прокладка МЧ00.56.00.14
Прокладка МЧ00.56.00.15
Прокладка МЧ00.56.00.16

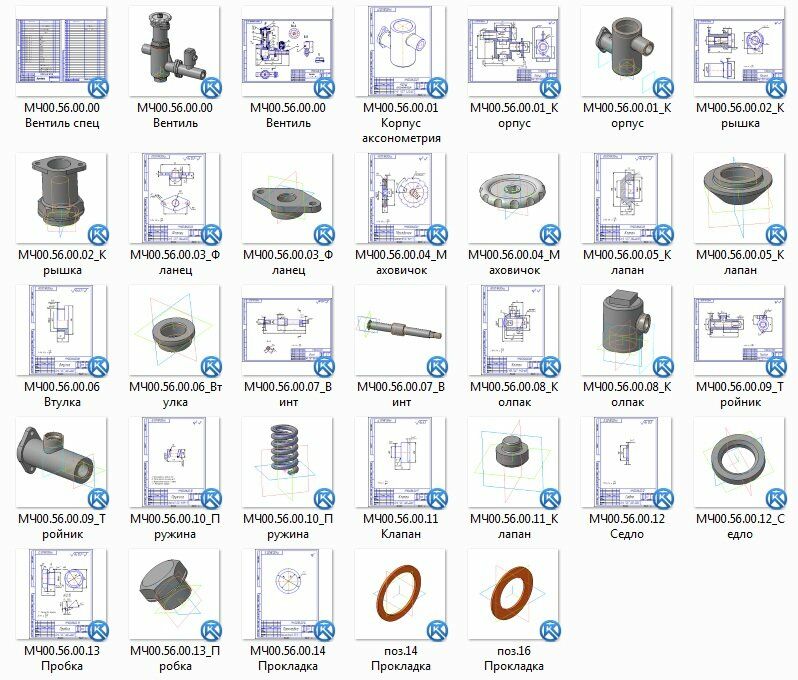

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
