Задача 39: Насос шестеренный

Насос шестеренный 39.000 ЧЕРТЕЖ
Шестеренный насос автомобиля служит для подачи смазочного материала к трущимся частям двигателя. Насос устанавливается в корпусе двигателя и крепится на крышке четвертого коренного подшипника с помощью кронштейна, выполненного за одно целое с корпусом насоса.Насос приводится в действие от шестерни распределительного вала двигателя через промежуточный вал. При вращении ведущего вала 2 смазочный материал из поддона картера (через маслоприемник) поступает в зону всасывания и во впадинах между зубьями колес 6, вращающихся в противоположных направлениях, переносится (перегоняется) в зону нагнетания. Смазочный материал вытесняется из впадин зубьями, входящими в зацепление, и скапливается в зоне нагнетания, в результате чего давление повышается и смазочный материал направляется в фильтр грубой очистки. Из фильтра он поступает в смазочную магистраль.

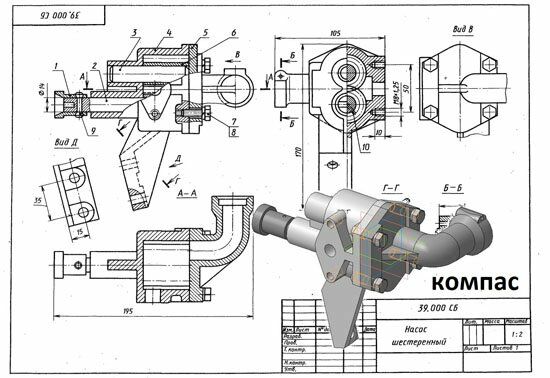

Насос шестеренный 39.000 сборочный чертеж
Насос шестеренный 39.000 спецификация
Насос шестеренный 39.000 3d модель
Насос шестеренный 39.000 чертежи
Втулка привода 39.001
Вал 39.002
Ось 39.003
Корпус 39.004
Крышка корпуса 39.005
Колесо зубчатое 39.006

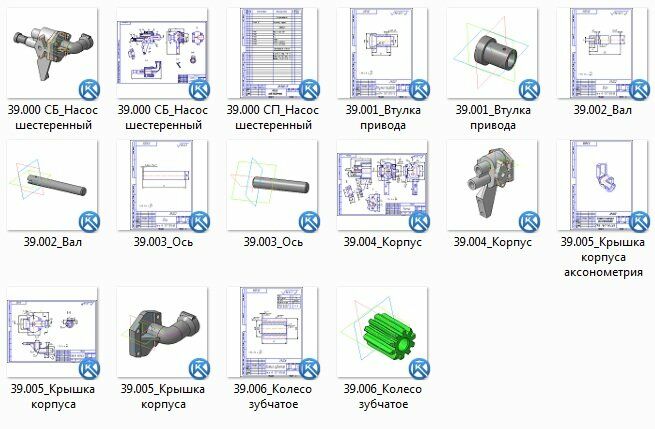

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
