Задача 5: Гидроаппарат крановый
Описание
Гидроаппарат крановый 05.000 ЧЕРТЕЖ
![]()
Кран пробкового типа предназначен для переключения топлива, подаваемого из основного и дополнительного баков к топливному насосу. Кран состоит из литого чугунного корпуса Л, на котором имеются два прилива для крепления; пробки 2 для перекрытия отверстий; нажимной гайки 3 и рукоятки 4, с помощью которой производится поворот пробки. При положении ручки, показанном на схеме, кран открыт. Топливо из основного бака поступает к насосу (положение /). При повороте ручки на 90° против часовой стрелки (положение II) кран закрыт, подача топлива прекращается. При повороте ручки еще на 90° против часовой стрелки топливо к насосу поступает из дополнительного бака (положение III).

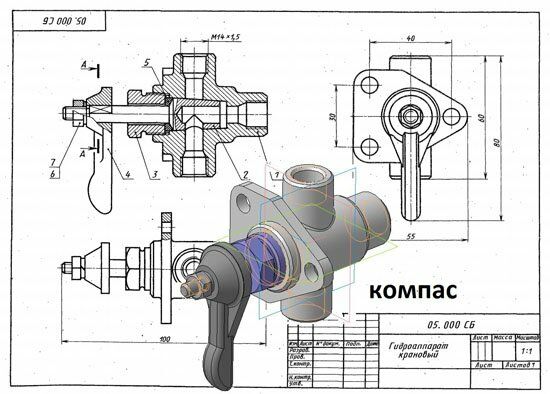

Гидроаппарат крановый 05.000 сборочный чертеж
Гидроаппарат крановый 05.000 спецификация
Гидроаппарат крановый 05.000 3d модель
Гидроаппарат крановый 05.000 чертежи
Корпус 05.001
Пробка 05.002
Гайка нажимная 05.003
Рукоятка 05.004
Кольцо 05.![]()
005Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Кран пробкового типа предназначен для переключения топлива, подаваемого из основного и дополнительного баков к топливному насосу. Кран состоит из литого чугунного корпуса Л, на котором имеются два прилива для крепления; пробки 2 для перекрытия отверстий; нажимной гайки 3 и рукоятки 4, с помощью которой производится поворот пробки. При положении ручки, показанном на схеме, кран открыт. Топливо из основного бака поступает к насосу (положение /). При повороте ручки на 90° против часовой стрелки (положение II) кран закрыт, подача топлива прекращается. При повороте ручки еще на 90° против часовой стрелки топливо к насосу поступает из дополнительного бака (положение III). Гидроаппарат крановый 05.000 сборочный чертеж
Гидроаппарат крановый 05.000 спецификация
Гидроаппарат крановый 05.000 3d модель
Гидроаппарат крановый 05.000 чертежи
Корпус 05.001
Пробка 05.002
Гайка нажимная 05.003
Рукоятка 05.004
Кольцо 05.
005Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Программы
Теги
Просмотров
5
Качество
Идеальное компьютерное
Размер
563,31 Kb

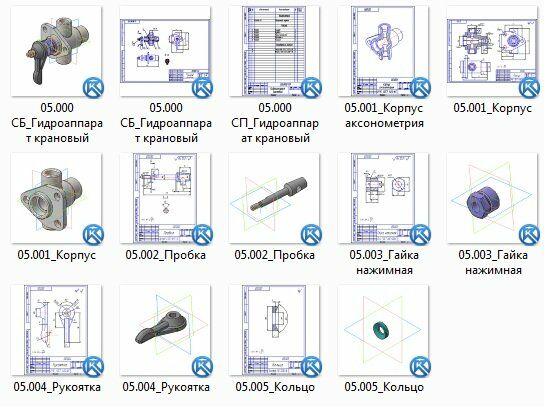

Список файлов
05
05.000 СБ_Гидроаппарат крановый.a3d
05.000 СБ_Гидроаппарат крановый.cdw
05.000 СП_Гидроаппарат крановый.cdw
05.001_Корпус аксонометрия.cdw
05.001_Корпус.cdw
05.001_Корпус.m3d
05.002_Пробка.cdw
05.002_Пробка.m3d
05.003_Гайка нажимная.cdw
05.003_Гайка нажимная.m3d
05.004_Рукоятка.cdw
05.004_Рукоятка.m3d
05.005_Кольцо.cdw
05.005_Кольцо.m3d
