Задача МЧ: Приспособление для фрезерования вариант 55
Новинка
Описание
Приспособление для фрезерования МЧ00.55.00.00 ЧЕРТЕЖ
Данное приспособление служит для.быстрой и точной установки обрабатываемой детали в нужном положении по отношению к режущему инструменту (фрезе). Приспособление устанавливается на подвижном столе горизонтально-фрезерного станка и крепится к нему двумя болтами, входящими в пазы плиты поз. 1 (болты на чертеже не показаны).Обрабатываемую деталь типа рычага (на чертеже показана сплошной тонкой линией) кладут на опорную плоскость ползуна поз. 2. Положение обрабатываемой детали фиксируется пальцем поз. 4, на котором она закрепляется прихватом поз. 5 с одной стороны, и призмой поз. 3, перемещаемой винтом поз. 6, с другой стороны. Ползун закрепляется в нужном положении винтами поз. 9.

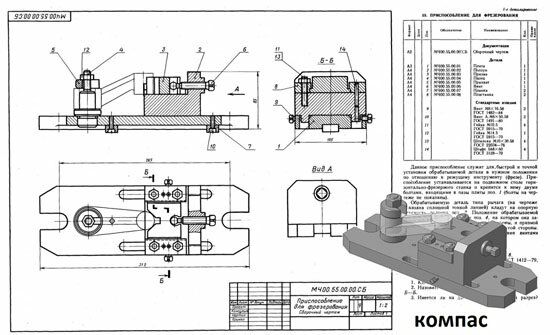

Приспособление для фрезерования МЧ00.55.00.00 сборочный чертеж
Приспособление для фрезерования МЧ00.55.00.00 спецификация
Приспособление для фрезерования МЧ00.55.00.00 3д модель
Приспособление для фрезерования МЧ00.55.00.00 чертежи
Плита МЧ00.55.00.01
Ползун МЧ00.55.00.02
Призма МЧ00.55.00.03
Палец МЧ00.55.00.04
Прихват МЧ00.55.00.05
Винт МЧ00.55.00.06
Планка МЧ00.55.00.07
Пластинка МЧ00.55.00.08

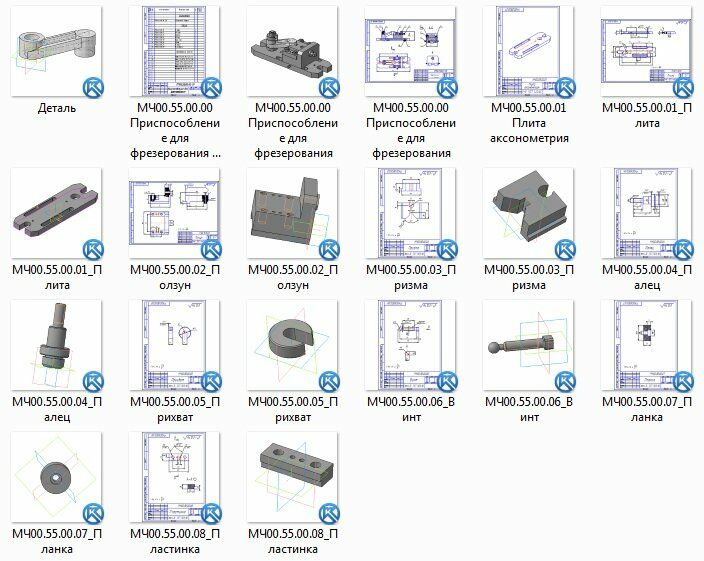

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Данное приспособление служит для.быстрой и точной установки обрабатываемой детали в нужном положении по отношению к режущему инструменту (фрезе). Приспособление устанавливается на подвижном столе горизонтально-фрезерного станка и крепится к нему двумя болтами, входящими в пазы плиты поз. 1 (болты на чертеже не показаны).Обрабатываемую деталь типа рычага (на чертеже показана сплошной тонкой линией) кладут на опорную плоскость ползуна поз. 2. Положение обрабатываемой детали фиксируется пальцем поз. 4, на котором она закрепляется прихватом поз. 5 с одной стороны, и призмой поз. 3, перемещаемой винтом поз. 6, с другой стороны. Ползун закрепляется в нужном положении винтами поз. 9. Приспособление для фрезерования МЧ00.55.00.00 сборочный чертеж
Приспособление для фрезерования МЧ00.55.00.00 спецификация
Приспособление для фрезерования МЧ00.55.00.00 3д модель
Приспособление для фрезерования МЧ00.55.00.00 чертежи
Плита МЧ00.55.00.01
Ползун МЧ00.55.00.02
Призма МЧ00.55.00.03
Палец МЧ00.55.00.04
Прихват МЧ00.55.00.05
Винт МЧ00.55.00.06
Планка МЧ00.55.00.07
Пластинка МЧ00.55.00.08
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Теги
Просмотров
2
Качество
Идеальное компьютерное
Размер
569,16 Kb
Список файлов
МЧ00.55.00
Деталь.m3d
МЧ00.55.00.00 Приспособление для фрезерования спец.cdw
МЧ00.55.00.00 Приспособление для фрезерования.a3d
МЧ00.55.00.00 Приспособление для фрезерования.cdw
МЧ00.55.00.01 Плита аксонометрия.cdw
МЧ00.55.00.01_Плита.cdw
МЧ00.55.00.01_Плита.m3d
МЧ00.55.00.02_Ползун.cdw
МЧ00.55.00.02_Ползун.m3d
МЧ00.55.00.03_Призма.cdw
МЧ00.55.00.03_Призма.m3d
МЧ00.55.00.04_Палец.cdw
МЧ00.55.00.04_Палец.m3d
МЧ00.55.00.05_Прихват.cdw
МЧ00.55.00.05_Прихват.m3d
МЧ00.55.00.06_Винт.cdw
МЧ00.55.00.06_Винт.m3d
МЧ00.55.00.07_Планка.cdw
МЧ00.55.00.07_Планка.m3d
МЧ00.55.00.08_Пластинка.cdw
МЧ00.55.00.08_Пластинка.m3d
