Задача МЧ: Механизм переключения передач вариант 54

Механизм переключения передач МЧ00.54.00.00 ЧЕРТЕЖ
Механизм переключения передач предназначен для введения в зацепление блок-шестерни одной из передач.Гидроцилиндр механизма переключения передач установлен в отверстии крышки поз. 1. Он состоит из корпуса поз. 3, крышки поз. 6 и поршня поз. 4. Корпус, крышка и шток для герметичности уплотнены резиновыми кольцами поз. 14 и поз. 15. Масло к гидроцилиндру подается через два резьбовых отверстия корпуса поз. 3. Шток шарнирно соединен осью поз. 5 с вилкой поз. 2, которая укреплена на шлицах валика поз. 8, установленного в двух втулках поз. 9. Поворачивая валик ключом, можно вручную производить включение и отключение блок-шестерни (на чертеже не показана). При подаче масла в гидроцилиндр поршень поз. 4 сообщает требуемое возвратно-поступательное движение вилке поз. 2, тем самым включая или выключая блок-шестерню.

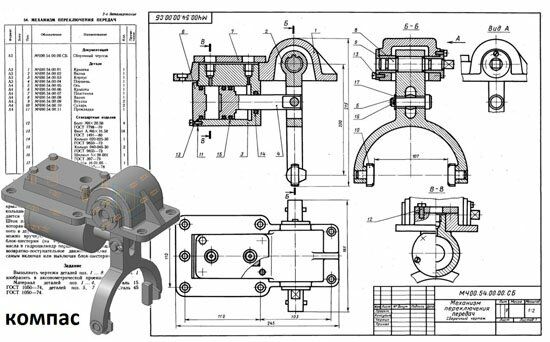

Механизм переключения передач МЧ00.54.00.00 сборочный чертеж
Механизм переключения передач МЧ00.54.00.00 спецификация
Механизм переключения передач МЧ00.54.00.00 3д модель
Механизм переключения передач МЧ00.54.00.00 чертежи
Крышка МЧ00.54.00.01
Вилка МЧ00.54.00.02
Корпус МЧ00.54.00.03
Поршень МЧ00.54.00.04
Ось МЧ00.54.00.05
Крышка МЧ00.54.00.06
Пластинка МЧ00.54.00.07
Валик МЧ00.54.00.08
Втулка МЧ00.54.00.09
Сухарь МЧ00.54.00.10
Прокладка МЧ00.54.00.11

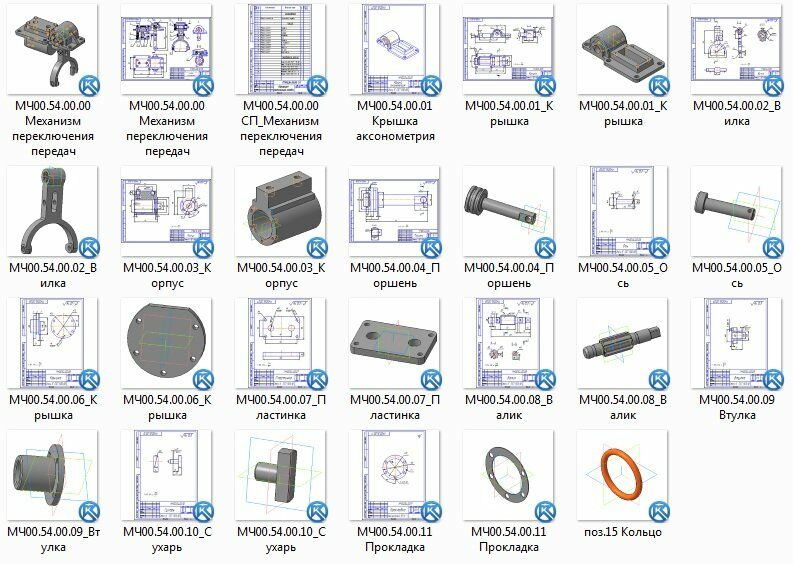

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
