Задача МЧ: Клапан распределительный вариант 53

Клапан распределительный МЧ00.53.00.00 ЧЕРТЕЖ
Распределительный клапан предназначен для соединения гидравлических цилиндров низкого и высокого давления в усилителях последовательного действия.Под действием пружины поз. 5 плунжер поз. 2 поджимается к крышке поз. 4. Перпендикулярно центральному отверстию в корпусе поз. 1 расположено отверстие с обратным шариковым клапаном поз. 9. Масло из цилиндра низкого давления через резьбовое отверстие крышки поз. 3 поступает в полость корпуса поз. 1. далее через верхнее резьбовое отверстие — в приспособление (происходит предварительный зажим обрабатываемой детали), а через обратный клапан и отверстия крышки поз. 4 в цилиндр высокого давления, пополняя утечки. Плунжер при этом несколько смещается вправо. Для окончательного зажима детали масло поступает из цилиндра высокого давления через продольные канавки под плунжер. Под давлением масла плунжер перемещается вправо, сжимая пружину. Конус плунжера плотно прилегает к конусному седлу крышки поз. 3, разделяя цилиндры низкого и высокого давления. Масло из цилиндра высокого давления через продольные канавки плунжера и верхнее резьбовое отверстие корпуса поступает в гидросистему приспособления и деталь зажимается.

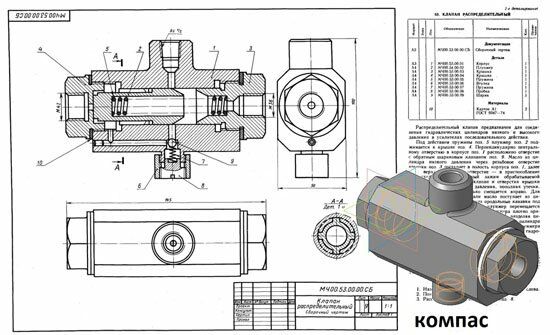

Клапан распределительный МЧ00.53.00.00 сборочный чертеж
Клапан распределительный МЧ00.53.00.00 спецификация
Клапан распределительный МЧ00.53.00.00 3д модель
Клапан распределительный МЧ00.53.00.00 чертежи
Корпус МЧ00.53.00.01
Плунжер МЧ00.53.00.02
Крышка МЧ00.53.00.03
Крышка МЧ00.53.00.04
Пружина МЧ00.53.00.05
Втулка МЧ00.53.00.06
Пружина МЧ00.53.00.07
Пробка МЧ00.53.00.08
Шарик МЧ00.53.00.09

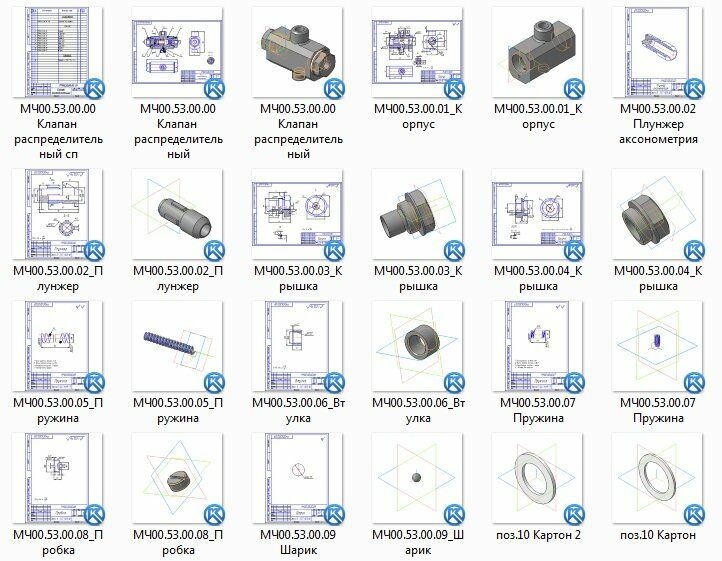

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
