Задача МЧ: Зажим вариант 49
Новинка
Описание
Зажим МЧ00.49.00.00 ЧЕРТЕЖ
![]()
Зажим применяется для закрепления труб при нарезании на них резьб. Корпус поз. 1 привертывается двумя болтами к раме станка. Губку поз. 2 винтом поз. 3 можно перемещать по направляющим поз. 4, сближая или удаляя ее от корпуса. Губка имеет рифление, которое обеспечивает надежное удержание трубы. Для перемещения губки вращают рукоятку поз. 6. Винты поз. 9 соединяют губку с винтом поз. 3.

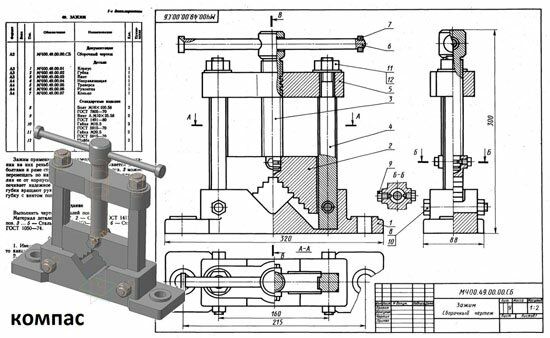

Зажим МЧ00.49.00.00 сборочный чертеж
Зажим МЧ00.49.00.00 спецификация
Зажим МЧ00.49.00.00 3д модель
Зажим МЧ00.49.00.00 чертежи
Корпус МЧ00.49.00.01
Губка МЧ00.49.00.02
Винт МЧ00.49.00.03
Направляющая МЧ00.49.00.04
Траверса МЧ00.49.00.05
Рукоятка МЧ00.49.00.06
Кольцо МЧ00.49.00.07
![]()

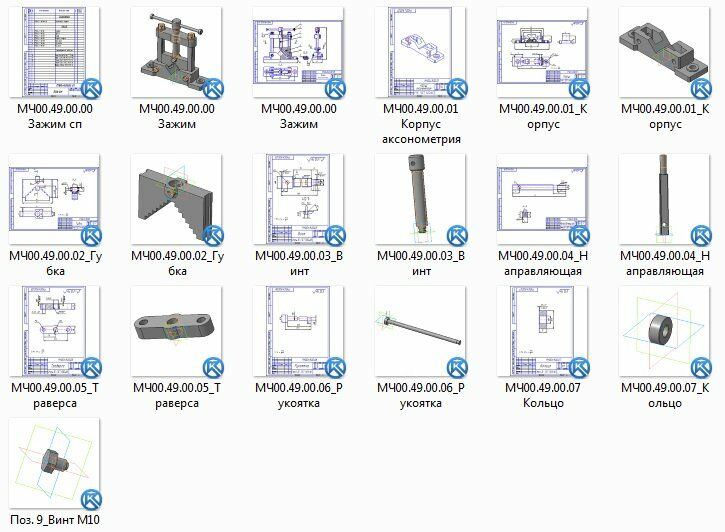

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Зажим применяется для закрепления труб при нарезании на них резьб. Корпус поз. 1 привертывается двумя болтами к раме станка. Губку поз. 2 винтом поз. 3 можно перемещать по направляющим поз. 4, сближая или удаляя ее от корпуса. Губка имеет рифление, которое обеспечивает надежное удержание трубы. Для перемещения губки вращают рукоятку поз. 6. Винты поз. 9 соединяют губку с винтом поз. 3. Зажим МЧ00.49.00.00 сборочный чертеж
Зажим МЧ00.49.00.00 спецификация
Зажим МЧ00.49.00.00 3д модель
Зажим МЧ00.49.00.00 чертежи
Корпус МЧ00.49.00.01
Губка МЧ00.49.00.02
Винт МЧ00.49.00.03
Направляющая МЧ00.49.00.04
Траверса МЧ00.49.00.05
Рукоятка МЧ00.49.00.06
Кольцо МЧ00.49.00.07
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
