Задача МЧ: Муфта быстросъемная вариант 48

Муфта быстросъемная МЧ00.48.00.00 ЧЕРТЕЖ
Быстросъемная муфта предназначена для соединения и разъединения труб гидравлических систем. Она состоит из двух полумуфт.Полумуфта поз. 3 соединяется со станочным приспособлением через переходной штуцер поз. 4. Полумуфта поз. 2 присоединяется к гидропроводу через переходной штуцер поз. 5. Полумуфта поз. 3 имеет трапецеидальную проточку на наружном диаметре для шариков поз. 10. Внутри этой полумуфты расположен клапан поз. 12 с цилиндрическим выступом на торце и пружиной поз. 7. На полумуфту поз. 2 надета втулка поз. 19 имеющая накатку на наружной поверхности. Втулка удерживается пружинными кольцами поз. 13 и поз. 14, шайбой поз. 15 и втулкой поз. 8, которые распирает пружина поз. 9 В полумуфте поз. 2 расположены шесть шариков в гнездах, уплотнительное резиновое кольцо поз. 16 и клапан поз. 12 с пружиной поз. 7, как и в полумуфте поз. 3.
При разъединенном положении муфты клапаны поз. 12 прижаты пружинами поз. 7 к седлам полумуфт, перекрывая проход жидкости.

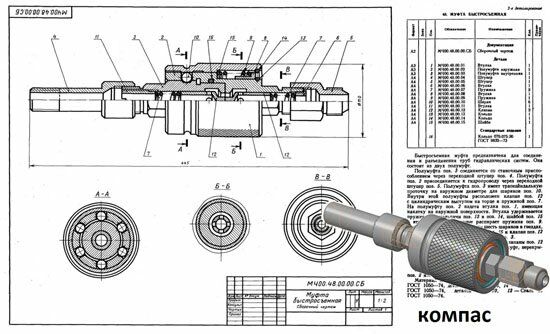

Муфта быстросъемная МЧ00.48.00.00 сборочный чертеж
Муфта быстросъемная МЧ00.48.00.00 спецификация
Муфта быстросъемная МЧ00.48.00.00 3д деталь

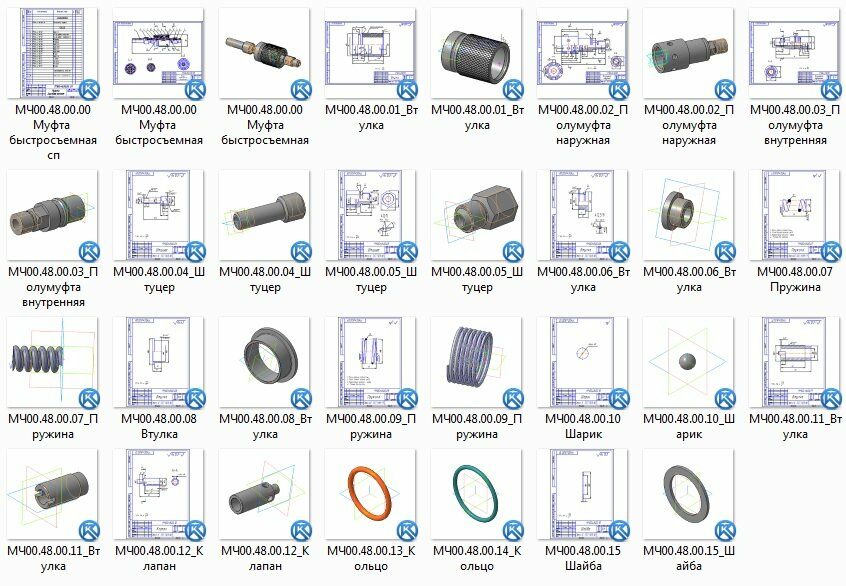

Муфта быстросъемная МЧ00.48.00.00 чертежи
Втулка МЧ00.48.00.01
Полумуфта наружная МЧ00.48.00.02
Полумуфта внутренняя МЧ00.48.00.03
Штуцер МЧ00.48.00.04
Штуцер МЧ00.48.00.05
Втулка МЧ00.48.00.06
Пружина МЧ00.48.00.07
Втулка МЧ00.48.00.08
Пружина МЧ00.48.00.09
Шарик МЧ00.48.00.10
Втулка МЧ00.48.00.11
Клапан МЧ00.48.00.12
Шайба МЧ00.48.00.15
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
