Задача МЧ: Привод поршневой пневматический вариант 47
Новинка
Описание
Привод поршневой пневматический МЧ00.47.00.00 ЧЕРТЕЖ
![]()
Пневматический поршневой привод является исполнительным механизмом одностороннего действия и предназначен для управления заслонкой газовой отсечки нагревательных колодцев.При включении привода сжатый воздух, поступающий через отверстие крышки поз. 4, перемещает вправо поршень поз. 5, и шток поз. 7 с вилкой поз. 3 действует на приводной орган, с которым он соединен. При прекращении подачи сжатого воздуха в цилиндр поз. 1 пружина поз. 6 возвращает поршень привода в исходное положение. В цилиндре имеется отверстие, соединяющее правую его полость с атмосферой.

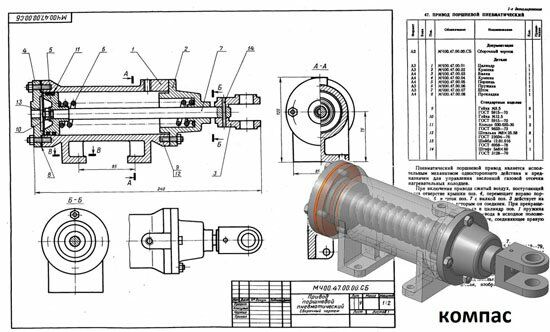

Привод поршневой пневматический МЧ00.47.00.00 сборочный череж
Привод поршневой пневматический МЧ00.47.00.00 спецификация
Привод поршневой пневматический МЧ00.47.00.00 3д деталь
Привод поршневой пневматический МЧ00.47.00.00 чертежи
Цилиндр МЧ00.47.00.01
Крышка МЧ00.47.00.02
Вилка МЧ00.47.00.03
Крышка МЧ00.47.00.04
Поршень МЧ00.47.00.05
Пружина МЧ00.47.00.06
Шток МЧ00.47.00.07
Прокладка МЧ00.47.00.08
![]()

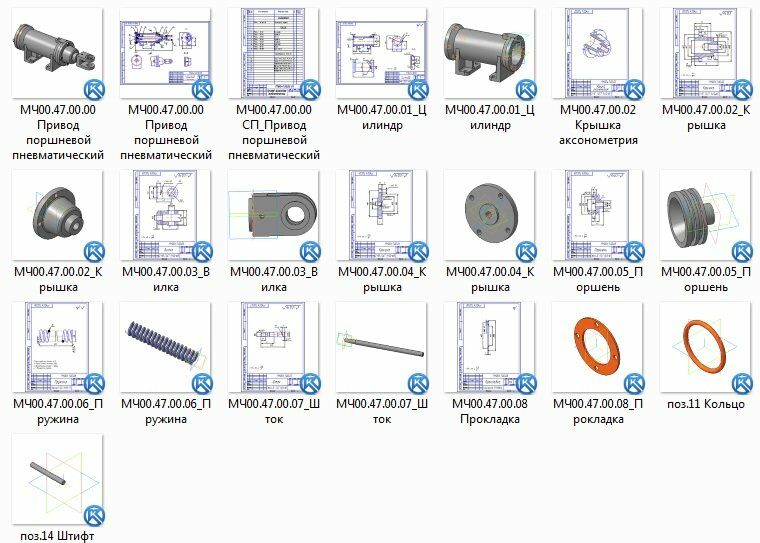

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Пневматический поршневой привод является исполнительным механизмом одностороннего действия и предназначен для управления заслонкой газовой отсечки нагревательных колодцев.При включении привода сжатый воздух, поступающий через отверстие крышки поз. 4, перемещает вправо поршень поз. 5, и шток поз. 7 с вилкой поз. 3 действует на приводной орган, с которым он соединен. При прекращении подачи сжатого воздуха в цилиндр поз. 1 пружина поз. 6 возвращает поршень привода в исходное положение. В цилиндре имеется отверстие, соединяющее правую его полость с атмосферой. Привод поршневой пневматический МЧ00.47.00.00 сборочный череж
Привод поршневой пневматический МЧ00.47.00.00 спецификация
Привод поршневой пневматический МЧ00.47.00.00 3д деталь
Привод поршневой пневматический МЧ00.47.00.00 чертежи
Цилиндр МЧ00.47.00.01
Крышка МЧ00.47.00.02
Вилка МЧ00.47.00.03
Крышка МЧ00.47.00.04
Поршень МЧ00.47.00.05
Пружина МЧ00.47.00.06
Шток МЧ00.47.00.07
Прокладка МЧ00.47.00.08
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Теги
Просмотров
1
Качество
Идеальное компьютерное
Размер
846,02 Kb
Список файлов
МЧ00.47.00
МЧ00.47.00.00 Привод поршневой пневматический.a3d
МЧ00.47.00.00 Привод поршневой пневматический.cdw
МЧ00.47.00.00 СП_Привод поршневой пневматический.cdw
МЧ00.47.00.01_Цилиндр.cdw
МЧ00.47.00.01_Цилиндр.m3d
МЧ00.47.00.02 Крышка аксонометрия.cdw
МЧ00.47.00.02_Крышка.cdw
МЧ00.47.00.02_Крышка.m3d
МЧ00.47.00.03_Вилка.cdw
МЧ00.47.00.03_Вилка.m3d
МЧ00.47.00.04_Крышка.cdw
МЧ00.47.00.04_Крышка.m3d
МЧ00.47.00.05_Поршень.cdw
МЧ00.47.00.05_Поршень.m3d
МЧ00.47.00.06_Пружина.cdw
МЧ00.47.00.06_Пружина.m3d
МЧ00.47.00.07_Шток.cdw
МЧ00.47.00.07_Шток.m3d
МЧ00.47.00.08 Прокладка.cdw
МЧ00.47.00.08_Прокладка.m3d
поз.11 Кольцо.m3d
поз.14 Штифт .m3d
