Задача МЧ: Прибор контрольный вариант 38

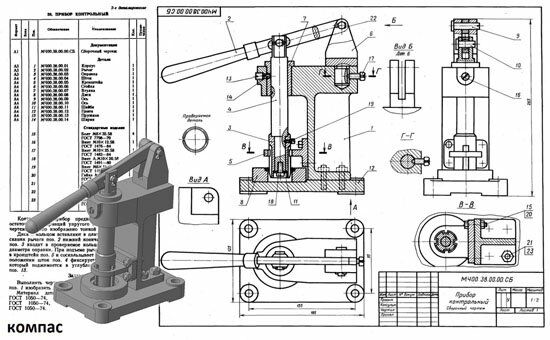

Прибор контрольный МЧ00.38.00.00 ЧЕРТЕЖ
Контрольный прибор предназначен для контроля остаточных деформаций упругого стопорного кольца (на чертеже кольцо изображено тонкой линией).Диск с кольцом вставляют в плиту поз. 12. При опускании рычага поз. 2 нижний конический конец оправки поз. 3 входит в проверяемое кольцо и разводит его до диаметра оправки. При подъеме рычага кольцо упирается в кронштейн поз. 5 и соскальзывает с оправки. В верхнем положении шток поз. 4 фиксируется шариком поз. 14, который поджимается в углубление штока пружиной поз. 13.

Прибор контрольный МЧ00.38.00.00 сборочный чертеж
Прибор контрольный МЧ00.38.00.00 спецификация
Прибор контрольный МЧ00.38.00.00 3д модель
Прибор контрольный МЧ00.38.00.00 чертежи
Корпус МЧ00.38.00.01
Рычаг МЧ00.38.00.02
Оправка МЧ00.38.00.03
Шток МЧ00.38.00.04
Кронштейн МЧ00.38.00.05
Стойка МЧ00.38.00.06
Втулка МЧ00.38.00.07
Диск МЧ00.38.00.08
Ось МЧ00.38.00.09
Ось МЧ00.38.00.10
Шайба МЧ00.38.00.11
Плита МЧ00.38.00.12
Пружина МЧ00.38.00.13
Шарик МЧ00.38.00.14

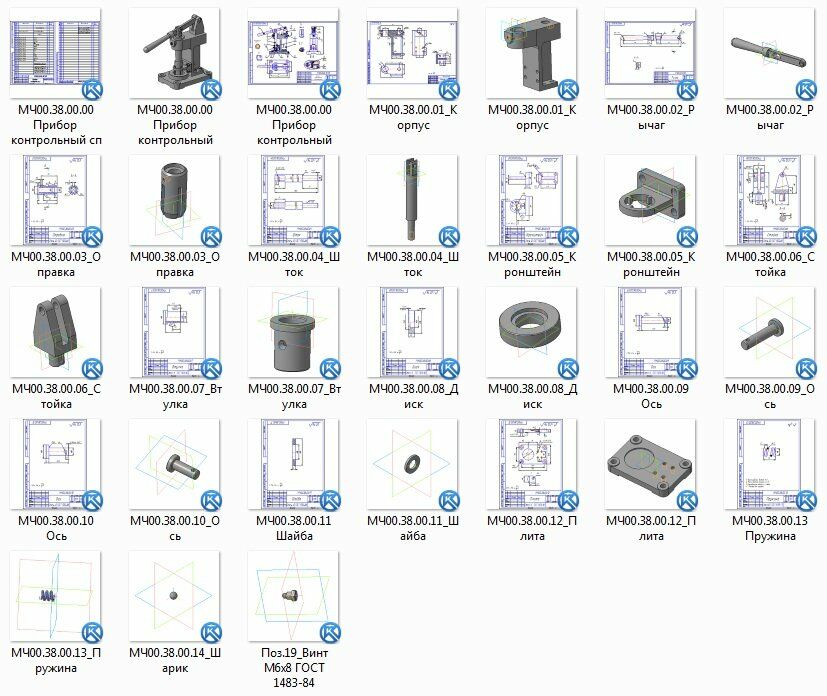

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
