Задача МЧ: Клапан обратный вариант 35
Новинка
Описание
Клапан обратный МЧ00.35.00.00 ЧЕРТЕЖ
![]()
В гидравлических системах, где необходимо свободно пропускать жидкость только в одном направлении, применяют обратные клапаны.Клапан имеет запорный элемент, состоящий из деталей поз. 6, 8, 9. Под действием избыточного давления жидкости, поступающей через отверстия в деталях поз. 4, 5, клапан поз. 6 отходит и пропускает жидкость в полость корпуса поз. 1 и далее в магистраль. При прекращении подачи жидкость обратно из полости корпуса поз. 1 пройти не может, так как пружина поз. 9 возвратит клапан поз. 6 в исходное положение.

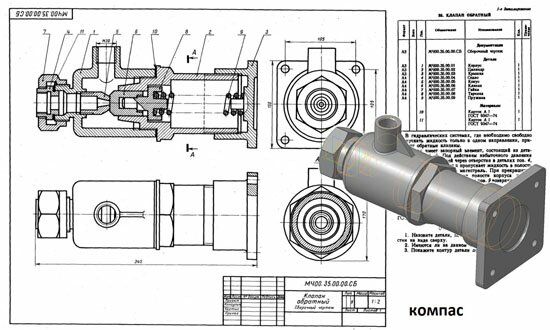

Клапан обратный МЧ00.35.00.00 сборочный чертеж
Клапан обратный МЧ00.35.00.00 спецификация
Клапан обратный МЧ00.35.00.00 3д модель
Клапан обратный МЧ00.35.00.00 чертежи
Корпус МЧ00.35.00.01
Цилиндр МЧ00.35.00.02
Крышка МЧ00.35.00.03
Седло МЧ00.35.00.04
Конус МЧ00.35.00.05
Клапан МЧ00.35.00.06
Гайка МЧ00.35.00.07
Тарелка МЧ00.35.00.08
Пружина МЧ00.35.00.09
![]()
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
В гидравлических системах, где необходимо свободно пропускать жидкость только в одном направлении, применяют обратные клапаны.Клапан имеет запорный элемент, состоящий из деталей поз. 6, 8, 9. Под действием избыточного давления жидкости, поступающей через отверстия в деталях поз. 4, 5, клапан поз. 6 отходит и пропускает жидкость в полость корпуса поз. 1 и далее в магистраль. При прекращении подачи жидкость обратно из полости корпуса поз. 1 пройти не может, так как пружина поз. 9 возвратит клапан поз. 6 в исходное положение. Клапан обратный МЧ00.35.00.00 сборочный чертеж
Клапан обратный МЧ00.35.00.00 спецификация
Клапан обратный МЧ00.35.00.00 3д модель
Клапан обратный МЧ00.35.00.00 чертежи
Корпус МЧ00.35.00.01
Цилиндр МЧ00.35.00.02
Крышка МЧ00.35.00.03
Седло МЧ00.35.00.04
Конус МЧ00.35.00.05
Клапан МЧ00.35.00.06
Гайка МЧ00.35.00.07
Тарелка МЧ00.35.00.08
Пружина МЧ00.35.00.09
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Теги
Просмотров
2
Качество
Идеальное компьютерное
Размер
926,21 Kb

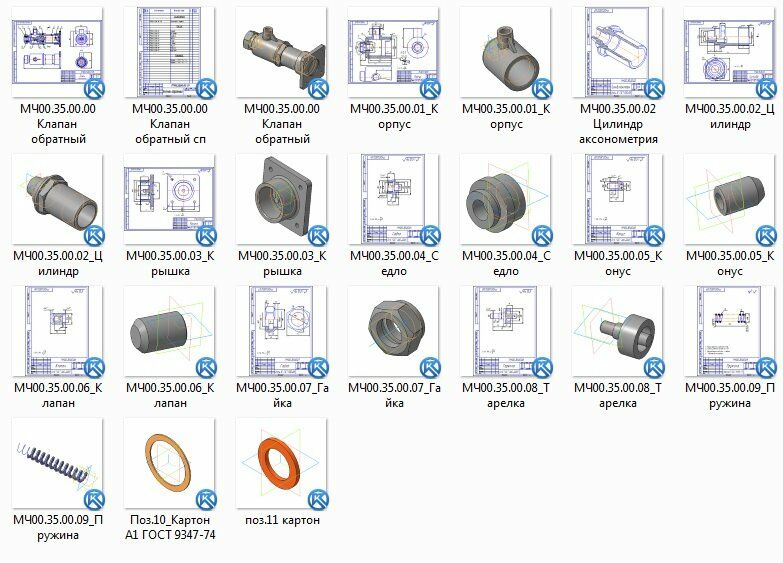

Список файлов
МЧ00.35.00
МЧ00.35.00.00 Клапан обратный.cdw
МЧ00.35.00.00 Клапан обратный сп.cdw
МЧ00.35.00.00 Клапан обратный.a3d
МЧ00.35.00.01_Корпус.cdw
МЧ00.35.00.01_Корпус.m3d
МЧ00.35.00.02 Цилиндр аксонометрия.cdw
МЧ00.35.00.02_Цилиндр.cdw
МЧ00.35.00.02_Цилиндр.m3d
МЧ00.35.00.03_Крышка.cdw
МЧ00.35.00.03_Крышка.m3d
МЧ00.35.00.04_Седло.cdw
МЧ00.35.00.04_Седло.m3d
МЧ00.35.00.05_Конус.cdw
МЧ00.35.00.05_Конус.m3d
МЧ00.35.00.06_Клапан.cdw
МЧ00.35.00.06_Клапан.m3d
МЧ00.35.00.07_Гайка.cdw
МЧ00.35.00.07_Гайка.m3d
МЧ00.35.00.08_Тарелка.cdw
МЧ00.35.00.08_Тарелка.m3d
МЧ00.35.00.09_Пружина.cdw
МЧ00.35.00.09_Пружина.m3d
Поз.10_Картон А1 ГОСТ 9347-74.m3d
поз.11 картон.m3d
