Задача МЧ: Гидрозамок вариант 33

Гидрозамок МЧ00.33.00.00 ЧЕРТЕЖ
Гидрозамок представляет собой гидравлический управляемый обратный клапан, применяемый для запирания рабочих полостей гидроцилиндров.Принцип работы гидрозамка следующий. Предположим, что правая магистраль гидрозамка связана с рабочей (поршневой) полостью гидроцилиндра, а левая - со штоковой полостью гидроцилиндра. Тогда масло под давлением, идущее в поршневую полость через канал штуцера поз. 9, сместит в корпусе поз. 1 золотник поз. 5 влево и откроет левый обратный клапан поз. 7, через который масло из штоковой полости гидроцилиндра будет выходить через штуцер поз. 6 на слив. Одновременно открывается правый обратный клапан поз. 7, и масло через него поступает в поршневую полость гидроцилиндра. При прекращении доступа жидкости в гидрозамок золотник возвратится в нейтральное положение и оба обратных клапана под действием пружин поз. 8 и давления масла со стороны поршневой и штоковой полостей гидроцилиндра закроются, фиксируя поршень гидроцилиндра в заданном положении.

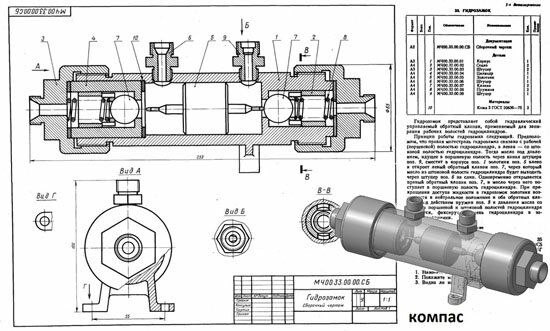

Гидрозамок МЧ00.33.00.00 сборочный чертеж
Гидрозамок МЧ00.33.00.00 спецификация
Гидрозамок МЧ00.33.00.00 3д модель
Гидрозамок МЧ00.33.00.00 чертежи
Корпус МЧ00.33.00.01
Седло МЧ00.33.00.02
Штуцер МЧ00.33.00.03
Цилиндр МЧ00.33.00.04
Золотник МЧ00.33.00.05
Штуцер МЧ00.33.00.06
Клапан МЧ00.33.00.07
Пружина МЧ00.33.00.08
Штуцер МЧ00.33.00.09

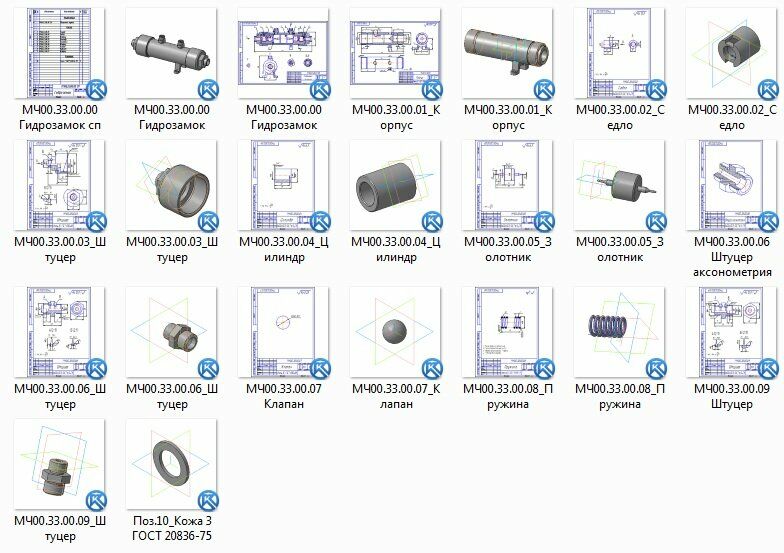

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
