Задача МЧ: Цилиндр пневматический вариант 28
Новинка
Описание

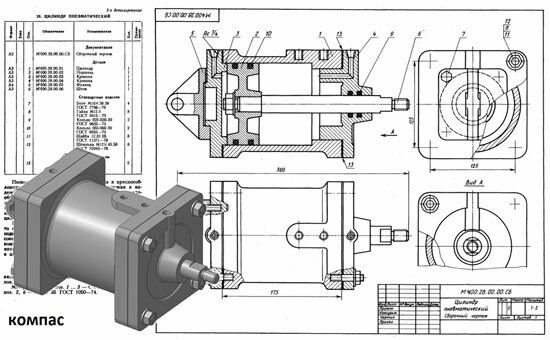

Цилиндр пневматический МЧ00.28.00.00 ЧЕРТЕЖ
![]()
Пневматические цилиндры применяются в приспособлениях, предназначенных для быстрой установки и надежного закрепления обрабатываемых деталей на металлообрабатывающих станках. Изображенный на чертеже пневматический цилиндр — качающийся, крепится к станку специальными шарнирными устройствами. Основными элементами пневматического цилиндра являются цилиндр поз. 1 и поршень поз. 2.В цилиндр через отверстия крышек поз. 3 и поз. 4 то с одной, то с другой стороны поршня попеременно подводят сжатый воздух, под действием которого поршень совершает возвратно-поступательное движение. К правому концу штока поз. 6 присоединяется звено механизма, которому шток сообщает это движение. Поршень и шток имеют уплотнительные кольца поз. 9 и поз. 10.
Цилиндр пневматический МЧ00.28.00.00 сборочный чертеж
Цилиндр пневматический МЧ00.28.00.00 спецификация
Цилиндр пневматический МЧ00.28.00.00 3д модель
Цилиндр пневматический МЧ00.28.00.00 чертежи
Цилиндр МЧ00.28.00.01
Поршень МЧ00.28.00.02
Крышка МЧ00.28.00.03
Крышка МЧ00.28.00.04
Фланец МЧ00.28.00.05
Шток МЧ00.28.00.06
![]()

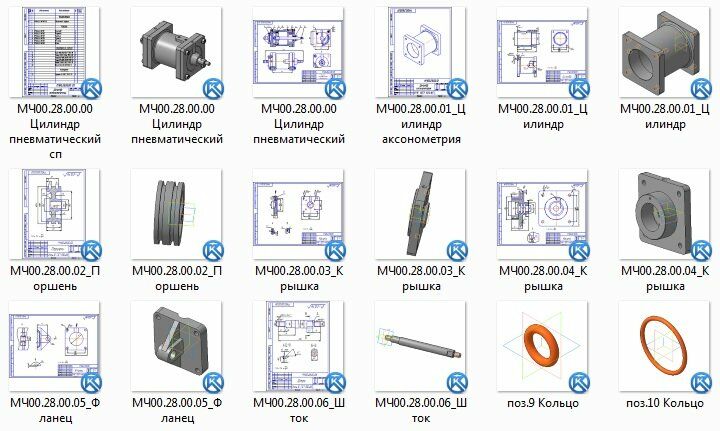

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Пневматические цилиндры применяются в приспособлениях, предназначенных для быстрой установки и надежного закрепления обрабатываемых деталей на металлообрабатывающих станках. Изображенный на чертеже пневматический цилиндр — качающийся, крепится к станку специальными шарнирными устройствами. Основными элементами пневматического цилиндра являются цилиндр поз. 1 и поршень поз. 2.В цилиндр через отверстия крышек поз. 3 и поз. 4 то с одной, то с другой стороны поршня попеременно подводят сжатый воздух, под действием которого поршень совершает возвратно-поступательное движение. К правому концу штока поз. 6 присоединяется звено механизма, которому шток сообщает это движение. Поршень и шток имеют уплотнительные кольца поз. 9 и поз. 10. Цилиндр пневматический МЧ00.28.00.00 сборочный чертеж
Цилиндр пневматический МЧ00.28.00.00 спецификация
Цилиндр пневматический МЧ00.28.00.00 3д модель
Цилиндр пневматический МЧ00.28.00.00 чертежи
Цилиндр МЧ00.28.00.01
Поршень МЧ00.28.00.02
Крышка МЧ00.28.00.03
Крышка МЧ00.28.00.04
Фланец МЧ00.28.00.05
Шток МЧ00.28.00.06
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Теги
Просмотров
1
Качество
Идеальное компьютерное
Размер
683,96 Kb
Список файлов
МЧ00.28.00
МЧ00.28.00.00 Цилиндр пневматический сп.cdw
МЧ00.28.00.00 Цилиндр пневматический.a3d
МЧ00.28.00.00 Цилиндр пневматический.cdw
МЧ00.28.00.01_Цилиндр аксонометрия.cdw
МЧ00.28.00.01_Цилиндр.cdw
МЧ00.28.00.01_Цилиндр.m3d
МЧ00.28.00.02_Поршень.cdw
МЧ00.28.00.02_Поршень.m3d
МЧ00.28.00.03_Крышка.cdw
МЧ00.28.00.03_Крышка.m3d
МЧ00.28.00.04_Крышка.cdw
МЧ00.28.00.04_Крышка.m3d
МЧ00.28.00.05_Фланец.cdw
МЧ00.28.00.05_Фланец.m3d
МЧ00.28.00.06_Шток.cdw
МЧ00.28.00.06_Шток.m3d
поз.9 Кольцо.m3d
поз.10 Кольцо.m3d
