Задача МЧ: Цилиндр гидравлический вариант 26
Новинка
Описание

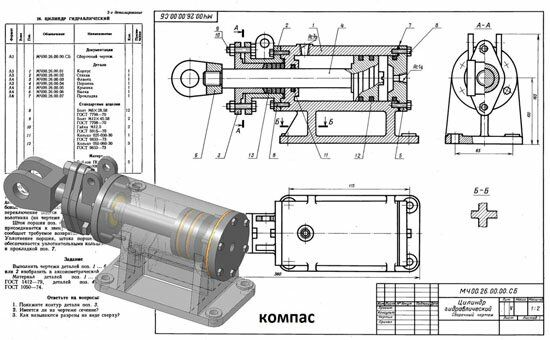

Цилиндр гидравлический МЧ00.26.00.00 ЧЕРТЕЖ
![]()
Гидравлический цилиндр является основным звеном гидроприводов.Гидравлический цилиндр состоит из корпуса поз. 1 и поршня поз. 4. Поршень движется в цилиндре под давлением масла, которое подается в цилиндр через резьбовые отверстия деталей поз. 1 и поз. 5. Последовательное переключение подачи масла производится при помощи золотника (на чертеже не показан).
Шток поршня поз. 4 соединен с вилкой поз. 6. Вилка присоединяется к звену механизма, которому поршень сообщает требуемое возвратно-поступательное движение. Уплотнение поршня, штока поршня, а также корпуса обеспечивается уплотнительными кольцами поз. 11, 12, 13 и прокладкой поз. 7.
Цилиндр гидравлический МЧ00.26.00.00 сборочный чертеж
Цилиндр гидравлический МЧ00.26.00.00 спецификация
Цилиндр гидравлический МЧ00.26.00.00 3д модель
Цилиндр гидравлический МЧ00.26.00.00 чертежи
Корпус МЧ00.26.00.01
Стакан МЧ00.26.00.02
Фланец МЧ00.26.00.03
Поршень МЧ00.26.00.04
Крышка МЧ00.26.00.05
Вилка МЧ00.26.00.06
Прокладка МЧ00.26.00.07
![]()
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Гидравлический цилиндр является основным звеном гидроприводов.Гидравлический цилиндр состоит из корпуса поз. 1 и поршня поз. 4. Поршень движется в цилиндре под давлением масла, которое подается в цилиндр через резьбовые отверстия деталей поз. 1 и поз. 5. Последовательное переключение подачи масла производится при помощи золотника (на чертеже не показан). Шток поршня поз. 4 соединен с вилкой поз. 6. Вилка присоединяется к звену механизма, которому поршень сообщает требуемое возвратно-поступательное движение. Уплотнение поршня, штока поршня, а также корпуса обеспечивается уплотнительными кольцами поз. 11, 12, 13 и прокладкой поз. 7.
Цилиндр гидравлический МЧ00.26.00.00 сборочный чертеж
Цилиндр гидравлический МЧ00.26.00.00 спецификация
Цилиндр гидравлический МЧ00.26.00.00 3д модель
Цилиндр гидравлический МЧ00.26.00.00 чертежи
Корпус МЧ00.26.00.01
Стакан МЧ00.26.00.02
Фланец МЧ00.26.00.03
Поршень МЧ00.26.00.04
Крышка МЧ00.26.00.05
Вилка МЧ00.26.00.06
Прокладка МЧ00.26.00.07
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
