Задача МЧ: Прихват передвижной вариант 22

Прихват передвижной МЧ00.22.00.00 ЧЕРТЕЖ
Передвижной гидравлический прихват предназначен для зажима обрабатываемых деталей на станках. Его устанавливают на столе станка или базовой плите.Прихват состоит из корпуса поз. 1, закрепляемого в станочном пазу специальным болтом поз. 5 и гайкой поз. 14. Болт поз. 5 соединен резьбой с регулируемым болтом поз. 4, имеющим сферическую головку, в которую упирается шайба поз. 13, прижимающая прихват поз. 7. Прихват опирается на шайбу поз. 10 и пружину поз. 11. В полости корпуса расположен поршень поз. 2. Масло в полость поступает под давлением через коническое резьбовое отверстие корпуса. В поршне на резьбе закрепляется регулируемый винт поз. 6, передающий усилие прихвату, зажимающему обрабатываемую деталь. Прихват при необходимости можно поворачивать вокруг его продольной осн. В исходное положение поршень возвращается пружиной поз. 12, которая упирается в крышку поз. 3.

Прихват передвижной МЧ00.22.00.00 сборочный чертеж
Прихват передвижной МЧ00.22.00.00 спецификация
Прихват передвижной МЧ00.22.00.00 3д модель
Прихват передвижной МЧ00.22.00.00 чертежи
Корпус МЧ00.22.00.01
Поршень МЧ00.22.00.02
Крышка МЧ00.22.00.03
Болт МЧ00.22.00.04
Болт МЧ00.22.00.05
Винт МЧ00.22.00.06
Прихват МЧ00.22.00.07
Тарелка МЧ00.22.00.09
Шайба МЧ00.22.00.10
Пружина МЧ00.22.00.11
Пружина МЧ00.22.00.12
Шайба МЧ00.22.00.13
Гайка МЧ00.22.00.14

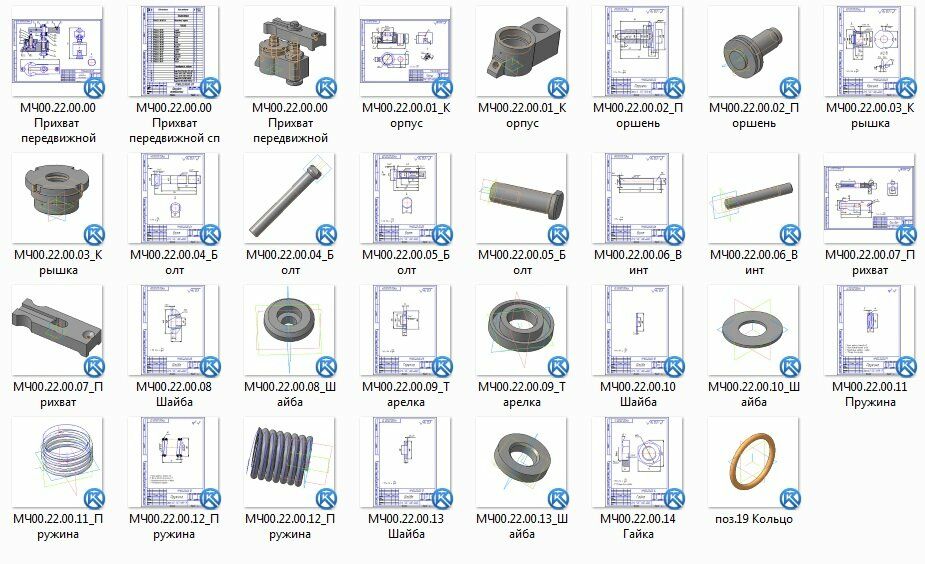

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
