Задача МЧ: Насос шестеренный вариант 20

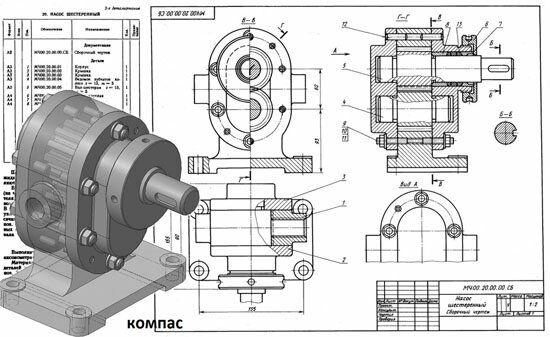

Насос шестеренный МЧ00.20.00.00 ЧЕРТЕЖ
Шестеренный насос предназначен для перекачивания жидкости. Основными рабочими органами насоса являются два входящих в зацепление зубчатых колеса.
Верхний вал-шестерня поз. 5 при помощи муфты (на чертеже не показана) соединен с валом электродвигателя. Крышки поз. 2 и поз. 3 соединяются с корпусом поз. 1 двенадцатью шпильками поз. 9 и гайками поз. 10. В месте выхода из корпуса вала-шестерни поз. 5 имеется уплотнительное устройство поз. 13, препятствующее просаливанию жидкости через зазор между валом и втулкой поз. 8. Уплотнение состоит из трех войлочных пропитанных маслом колец. Кольца прижимаются к поверхности вала при помощи втулки поз. 7 и гайки поз. 6.

Насос шестеренный МЧ00.20.00.00 сборочный чертеж
Насос шестеренный МЧ00.20.00.00 спецификация
Насос шестеренный МЧ00.20.00.00 3д модель
Насос шестеренный МЧ00.20.00.00 чертежи
Корпус МЧ00.20.00.01
Крышка МЧ00.20.00.02
Крышка МЧ00.20.00.03
Ведомое зубчатое колесо МЧ00.20.00.04
Вал шестерня МЧ00.20.00.05
Гайка круглая МЧ00.20.00.06
Втулка МЧ00.20.00.07
Втулка МЧ00.20.00.08

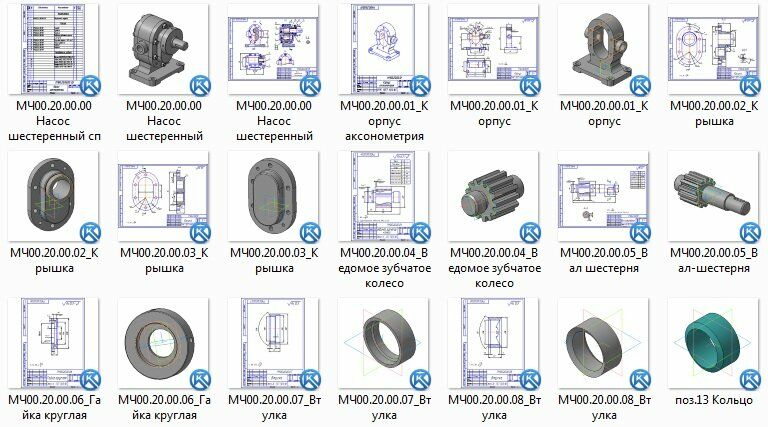

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
