Задача МЧ: Тиски вариант 9
Новинка
Описание
Тиски МЧ00.09.00.00 ЧЕРТЕЖ
Тиски служат для закрепления обрабатываемых деталей на фрезерных и строгальных станках.Корпус поз. 1 прикрепляют к столу станка четырьмя болтами, которые входят в прорези основания корпуса (на чертеже болты не показаны). Обрабатываемую деталь закладывают между двумя смежными пластинами поз. 4, одна из которых прикреплена винтами поз. 8 к корпусу, другая — к подвижной губке поз. 2. Ходовой винт поз. 3, имеющий прямоугольную резьбу правого направления, фиксируется от осевого перемещения буртиками, упирающимися в торцы отверстия корпуса поз. 1 и крышки поз. 5. При перемещении подвижной губки влево обрабатываемая деталь зажимается между пластинками. Чтобы губка не приподнималась, к ней снизу болтами поз. 7 прикреплены две направляющие планки поз. 6.

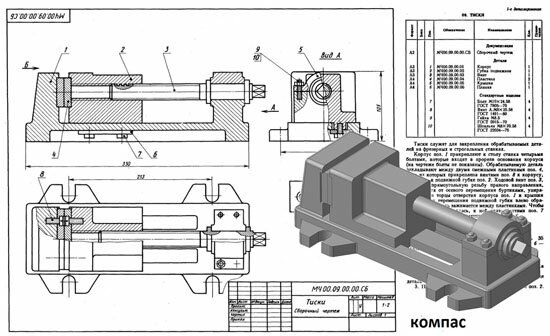

Тиски МЧ00.09.00.00 сборочный чертеж
Тиски МЧ00.09.00.00 спецификация
Тиски МЧ00.09.00.00 3д модель
Тиски МЧ00.09.00.00 чертежи
Корпус МЧ00.09.00.01
Губка подвижная МЧ00.09.00.02
Винт МЧ00.09.00.03
Пластина МЧ00.09.00.04
Крышка МЧ00.09.00.05
Планка МЧ00.09.00.06
Задание 09 из альбома Чтение и деталирование сборочных чертежей Боголюбова С.К.
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Тиски служат для закрепления обрабатываемых деталей на фрезерных и строгальных станках.Корпус поз. 1 прикрепляют к столу станка четырьмя болтами, которые входят в прорези основания корпуса (на чертеже болты не показаны). Обрабатываемую деталь закладывают между двумя смежными пластинами поз. 4, одна из которых прикреплена винтами поз. 8 к корпусу, другая — к подвижной губке поз. 2. Ходовой винт поз. 3, имеющий прямоугольную резьбу правого направления, фиксируется от осевого перемещения буртиками, упирающимися в торцы отверстия корпуса поз. 1 и крышки поз. 5. При перемещении подвижной губки влево обрабатываемая деталь зажимается между пластинками. Чтобы губка не приподнималась, к ней снизу болтами поз. 7 прикреплены две направляющие планки поз. 6. Тиски МЧ00.09.00.00 сборочный чертеж
Тиски МЧ00.09.00.00 спецификация
Тиски МЧ00.09.00.00 3д модель
Тиски МЧ00.09.00.00 чертежи
Корпус МЧ00.09.00.01
Губка подвижная МЧ00.09.00.02
Винт МЧ00.09.00.03
Пластина МЧ00.09.00.04
Крышка МЧ00.09.00.05
Планка МЧ00.09.00.06
Задание 09 из альбома Чтение и деталирование сборочных чертежей Боголюбова С.К. Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Теги
Просмотров
4
Качество
Идеальное компьютерное
Размер
499,34 Kb

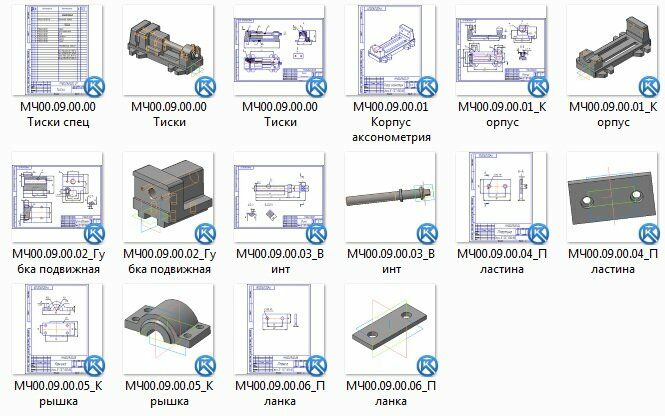

Список файлов
МЧ00.09.00
МЧ00.09.00.00 Тиски спец.cdw
МЧ00.09.00.00 Тиски.a3d
МЧ00.09.00.00 Тиски.cdw
МЧ00.09.00.01 Корпус аксонометрия.cdw
МЧ00.09.00.01_Корпус.cdw
МЧ00.09.00.01_Корпус.m3d
МЧ00.09.00.02_Губка подвижная.cdw
МЧ00.09.00.02_Губка подвижная.m3d
МЧ00.09.00.03_Винт.cdw
МЧ00.09.00.03_Винт.m3d
МЧ00.09.00.04_Пластина.cdw
МЧ00.09.00.04_Пластина.m3d
МЧ00.09.00.05_Крышка.cdw
МЧ00.09.00.05_Крышка.m3d
МЧ00.09.00.06_Планка.cdw
МЧ00.09.00.06_Планка.m3d
