Задача МЧ: Призма раздвижная вариант 7
Новинка
Описание
Призма раздвижная МЧ00.07.00.00 ЧЕРТЕЖ
![]()
Раздвижная призма служит в качестве фиксированной опоры при обработке деталей диаметром 40 ... 200 мм на сверлильных, расточных, фрезерных и строгальных станках. Она состоит из корпуса поз. 1, который фиксируется относительно инструмента шпонками (шпонка на чертеже не показана) и крепится станочными болтами. Призматические губки поз. 2 и поз. 3 по направляющим корпуса передвигают вращением винта поз. 4 (с правой и левой резьбой).

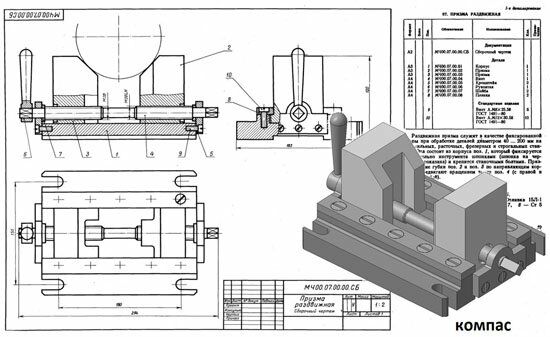

Призма раздвижная МЧ00.07.00.00 сборочный чертеж
Призма раздвижная МЧ00.07.00.00 спецификация
Призма раздвижная МЧ00.07.00.00 3д модель
Призма раздвижная МЧ00.07.00.00 чертежи
Корпус МЧ00.07.00.01
Призма МЧ00.07.00.02
Призма МЧ00.07.00.03
Винт МЧ00.07.00.04
Кронштейн МЧ00.07.00.05
Рукоятка МЧ00.07.00.06
Шайба МЧ00.07.00.07
Планка МЧ00.07.00.08
![]()
Задание 07 из альбома Чтение и деталирование сборочных чертежей Боголюбова С.К.

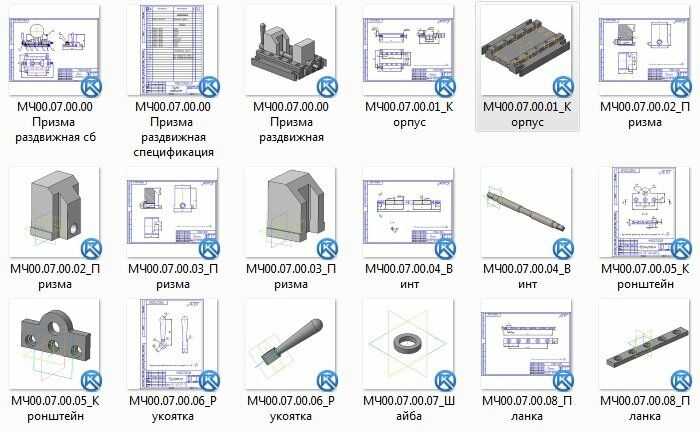

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
