Задача МЧ: Клапан предохранительный вариант 5
Новинка
Описание
Клапан предохранительный МЧ00.05.00.00 ЧЕРТЕЖ
![]()
Предохранительный клапан устанавливают в трубопроводах, системах управления и регулирования для сбрасывания избыточного давления жидкостей или пара. Клапан регулируют на определенное давление винтом поз. 4, который фиксируется гайкой поз. 8.При увеличении давления выше нормы жидкость или пар давят на клапан поз. 6, который, сжимая пружину поз. 7, перемещается вправо. При этом жидкость или пар выходят через отверстия клапана и корпуса поз. 1.
При падении давления жидкости или пара пружина перемещает клапан в исходное положение. Для обеспечения хорошей герметичности поверхность клапана притирается к седлу поз. 2

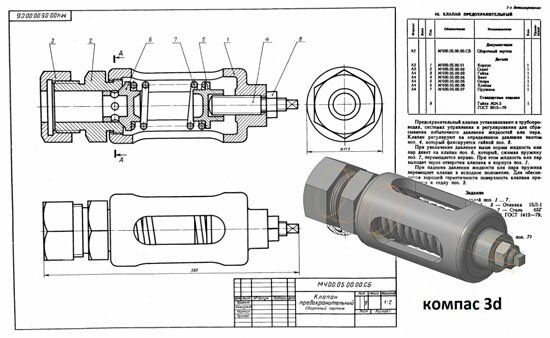

Клапан предохранительный МЧ00.05.00.00 сборочный чертеж
Клапан предохранительный МЧ00.05.00.00 спецификация
Клапан предохранительный МЧ00.05.00.00 3д модель
Клапан предохранительный МЧ00.05.00.00 чертежи
Корпус МЧ00.05.00.01
Седло МЧ00.05.00.02
Гайка МЧ00.05.00.03
Винт МЧ00.05.00.04
Опора МЧ00.05.00.05
Клапан МЧ00.05.00.06
Пружина МЧ00.05.00.07
![]()

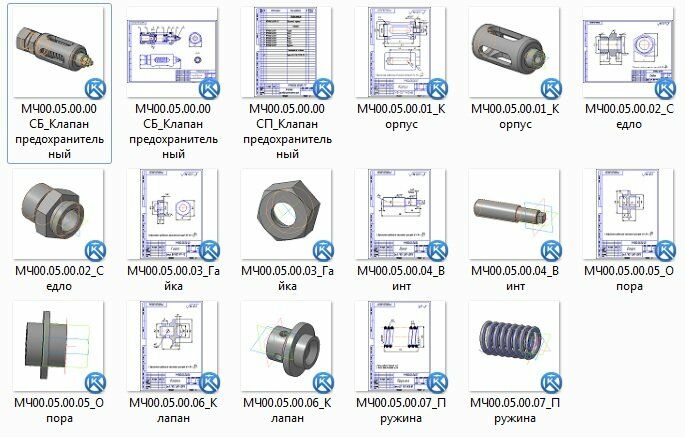

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Предохранительный клапан устанавливают в трубопроводах, системах управления и регулирования для сбрасывания избыточного давления жидкостей или пара. Клапан регулируют на определенное давление винтом поз. 4, который фиксируется гайкой поз. 8.При увеличении давления выше нормы жидкость или пар давят на клапан поз. 6, который, сжимая пружину поз. 7, перемещается вправо. При этом жидкость или пар выходят через отверстия клапана и корпуса поз. 1. При падении давления жидкости или пара пружина перемещает клапан в исходное положение. Для обеспечения хорошей герметичности поверхность клапана притирается к седлу поз. 2
Клапан предохранительный МЧ00.05.00.00 сборочный чертеж
Клапан предохранительный МЧ00.05.00.00 спецификация
Клапан предохранительный МЧ00.05.00.00 3д модель
Клапан предохранительный МЧ00.05.00.00 чертежи
Корпус МЧ00.05.00.01
Седло МЧ00.05.00.02
Гайка МЧ00.05.00.03
Винт МЧ00.05.00.04
Опора МЧ00.05.00.05
Клапан МЧ00.05.00.06
Пружина МЧ00.05.00.07
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Теги
Просмотров
2
Качество
Идеальное компьютерное
Размер
789,38 Kb
Список файлов
МЧ00.05.00
МЧ00.05.00.00 СБ_Клапан предохранительный.a3d
МЧ00.05.00.00 СБ_Клапан предохранительный.cdw
МЧ00.05.00.00 СП_Клапан предохранительный.cdw
МЧ00.05.00.01_Корпус.cdw
МЧ00.05.00.01_Корпус.m3d
МЧ00.05.00.02_Седло.cdw
МЧ00.05.00.02_Седло.m3d
МЧ00.05.00.03_Гайка.cdw
МЧ00.05.00.03_Гайка.m3d
МЧ00.05.00.04_Винт.cdw
МЧ00.05.00.04_Винт.m3d
МЧ00.05.00.05_Опора.cdw
МЧ00.05.00.05_Опора.m3d
МЧ00.05.00.06_Клапан.cdw
МЧ00.05.00.06_Клапан.m3d
МЧ00.05.00.07_Пружина.cdw
МЧ00.05.00.07_Пружина.m3d
