Задача: Задача №1 - Проецирование точки вариант 9
Новинка
Описание
Чертеж в формате .pdf (Лист А3 - масштаб 1:1) МОЖНО сразу переносить на ВАТМАН!💥
НУЖНЫЕ ДРУГИЕ ВАРИАНТЫ? НАПИШИТЕ МНЕ В КОММЕНТАРИИ 👇

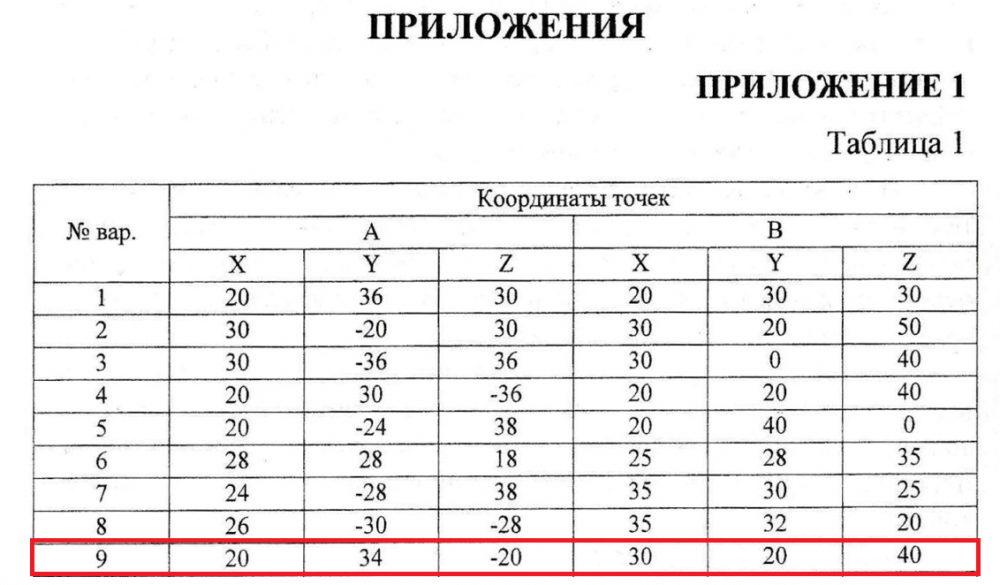

- Задача 1. Данные для решения задачи - таблица 1 приложения 1.
2) По данным координатам построить аксонометрическую проекцию и эпюр точки В в системе трех плоскостей проекций.
Координата у в аксонометрии сокращается в два раза.

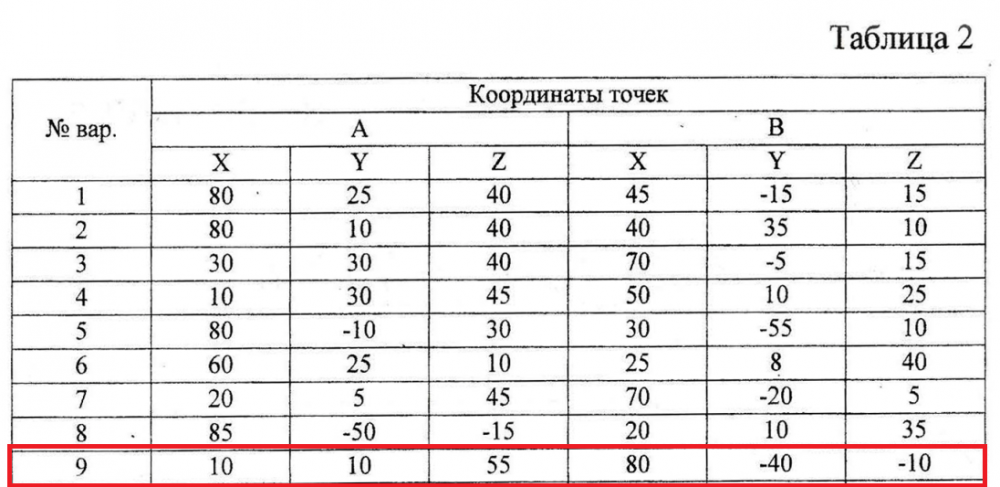

Задача 2.Данные для задачи - таблица 2 приложения 1.
Определить следы прямой линии, указать четверти, через которые проходит прямая, показать видимость прямой.
ДЕМО
Показать/скрыть дополнительное описаниеДанные для решения задачи - таблица 1 приложения 1. 1) По данным координатам построить аксонометрическую проекцию (фронтальную диметрию) и эпюр точки А в системе двух плоскостей проекций. 2) По данным координатам построить аксонометрическую проекцию и эпюр точки В в системе трех плоскостей проекций. Координата у в аксонометрии сокращается в два раза..
Характеристики решённой задачи
Предмет
Учебное заведение
САФУ им. ЛомоносоваСеместр
Вариант
Просмотров
3
Качество
Идеальное компьютерное
Размер
6,51 Mb
Список файлов
Р1_Проецирование_точки.pdf
Вариант №9.pdf
