Соединение резьбовое. Готовый чертёж и спецификация по инженерной графике САФУ вариант 7 (16) 📐
Описание
САФУ. Резьбовое соединение + спецификация (вар. 7, 16)
Готовая лабораторная / графическая работа по инженерной графике для студентов САФУ (Архангельск). Выполнена строго по методическим указаниям ВУЗа в системе КОМПАС-3D.

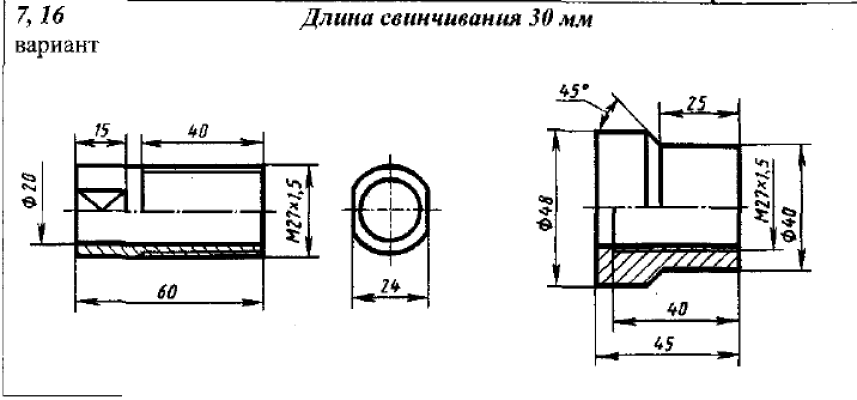

Параметры варианта:
Вариант: 7, 16
Длина свинчивания: 30 мм
Состав комплекта:
Сборочный чертеж резьбового соединения и деталировка (Формат А4) — выполнено вычерчивание деталей и соединения.
Спецификация (Формат А4) — полностью оформленная спецификация.
3D-модели (KOMPAS-3D) — объёмные детали и 3D-сборка (
Деталь 1,Деталь 2,Сборка).
Форматы файлов в архиве:
CDW / M3D (КОМПАС-3D) — исходные редактируемые чертежи и 3D-модели.
PDF (Масштаб 1:1) — готовый формат для печати и обводки от руки на просвет.
⚠️ Важно при смене методичек: Если в новых изданиях методичек изменилась нумерация вариантов, сверяйте задание по ключевым параметрам (длина свинчивания 30 мм) или по превью задания. В случае вопросов пишите в ЛС — помогу подобрать ваш вариант!
Показать/скрыть дополнительное описаниеСАФУ. Резьбовое соединение + спецификация (вар. 7, 16) Готовая лабораторная / графическая работа по инженерной графике для студентов САФУ (Архангельск). Выполнена строго по методическим указаниям ВУЗа в системе КОМПАС-3D. Параметры варианта: Вариант: 7, 16 Длина свинчивания: 30 мм Состав комплекта: Сборочный чертеж резьбового соединения и деталировка (Формат А4) — выполнено вычерчивание деталей и соединения. Спецификация (Формат А4) — полностью оформленная спецификация. 3D-модели (KOMPAS-3D) — объёмные детали и 3D-сборка (Деталь 1, Деталь 2, Сборка). Форматы файлов в архиве: CDW / M3D (КОМПАС-3D) — исходные редактируемые чертежи и 3D-модели. PDF (Масштаб 1:1) — готовый формат для печати и обводки от руки на просвет.
САФУ им. Ломоносова
lubashja_
