ДЗ: Резьбовое соединение вариант 7, 16
Описание

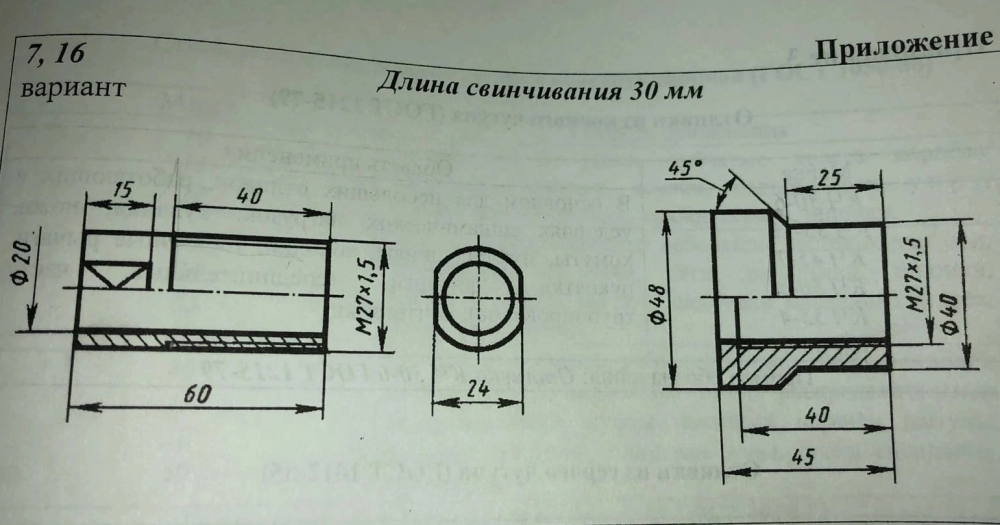

Резьбовое соединение. Вариант 7, 16

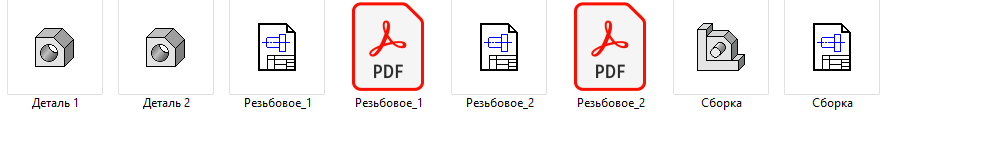

В состав выполненной работы входят 6 файлов:
1. 3D модель детали с наружной резьбой, расширение файла *.m3d
2. 3D модель детали с внутренней резьбой, расширение файла *.m3d
3. 3D сборка этих двух деталей, расширение файла *.a3d
4. Ассоциативный сборочный чертеж, выполненный по данной 3D сборке с фронтальным разрезом с совмещением половины вида и половины разреза, с нанесением габаритных размеров сборки и размером резьбы, расширение файла *.cdw
5. Аналогичный обычный сборочный чертеж, расширение файла *.cdw
6. Аналог, сохраненный в формате *.pdf
Характеристики домашнего задания
Предмет
Учебное заведение
САФУ им. ЛомоносоваСеместр
Просмотров
25
Качество
Идеальное компьютерное
Размер
289,03 Kb
Список файлов
Сборка.cdw
Резьбовое_1.pdf
Резьбовое_2.pdf
