В архиве - модель шестеренного насоса с чертежом. Модель сделана по сборнику П. Е. Аксарина, чертеж 35.000 СБ. В данную модель внесены изменения:
1) Увеличена до 1 мм толщина прокладки между крышкой и корпусом;
2) Изменена конструкция обратного клапана (вместо шарика установлен конический клапан);
3) Изменена форма и длина концевой части вала насоса (вместо внутреннего 4-угольного отверстия сделано резьбовое отверстие М10 с нестандартной торцевой шайбой);
4) Добавлен двухрядный шкив привода насоса (под ремень типа А).
Остальные элементы конструкции насоса соответствуют исходному чертежу.

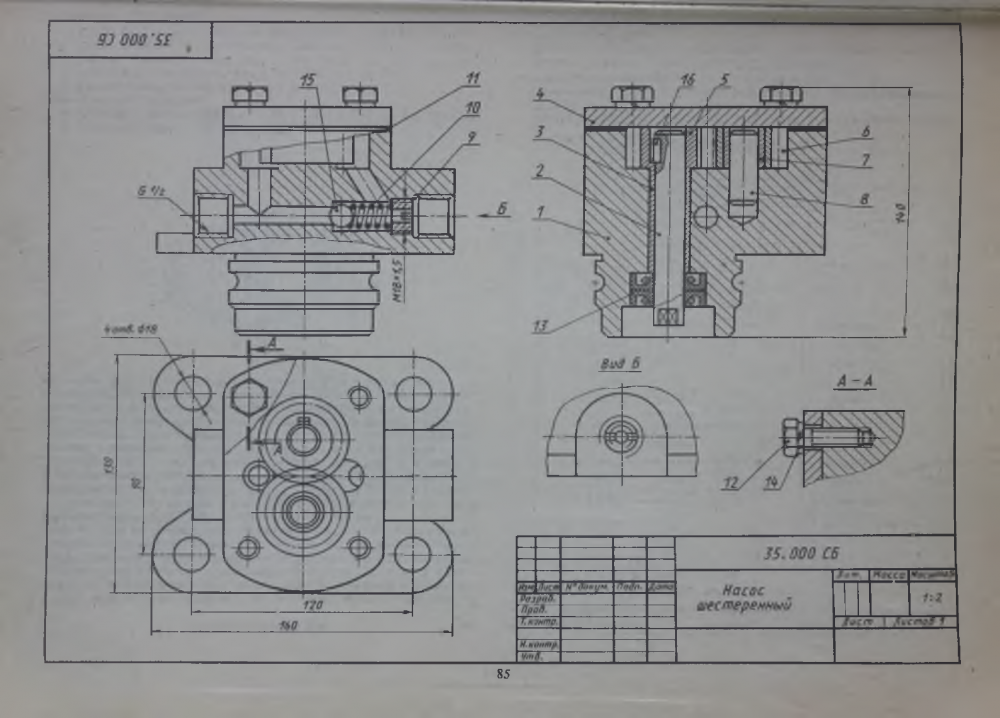

Исходный чертеж из сборника Аксарина прикреплен ниже:
![]()
1) Увеличена до 1 мм толщина прокладки между крышкой и корпусом;
2) Изменена конструкция обратного клапана (вместо шарика установлен конический клапан);
3) Изменена форма и длина концевой части вала насоса (вместо внутреннего 4-угольного отверстия сделано резьбовое отверстие М10 с нестандартной торцевой шайбой);
4) Добавлен двухрядный шкив привода насоса (под ремень типа А).
Остальные элементы конструкции насоса соответствуют исходному чертежу.
Исходный чертеж из сборника Аксарина прикреплен ниже:
