ДЗ: Вентиль приставной вариант 13

Вентиль приставной. Вариант 13 ЧЕРТЕЖ

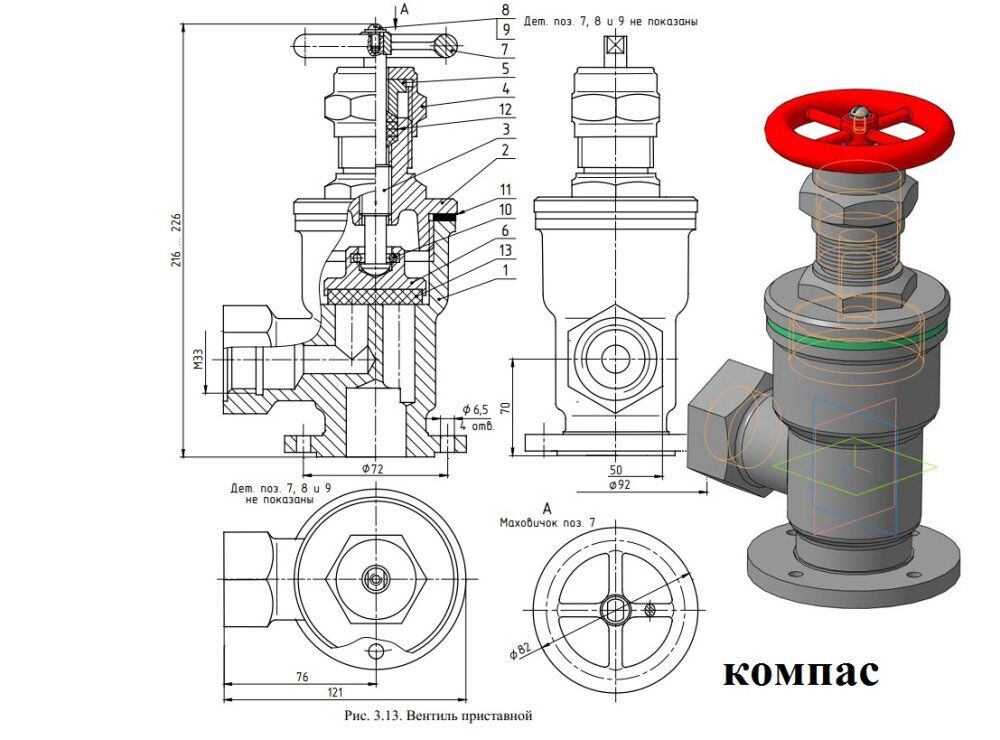

Вентиль (рис. 3.13) предназначен для управляемого перекрытия потока жидкости. Его герметично устанавливают, например, на емкость (не изображена) посредством фланца с отверстиями диаметром 6,5 мм, выполненного вместе с корпусом 1 вентиля.
Входное отверстие, выполненное в центре фланца, и выходное отверстие, выполненное в приливе корпуса 1 слева, выведены в его полость через плоское дно, к которому прижат клапан 6, герметично запирая оба отверстия посредством прокладки 13 из паронита (ГОСТ 481-80). Клапан 6 удерживают в нужном положении и перемещают по высоте шпинделем 3, с нижним концом которого тот соединен посредством стопорного внутреннего разрезного кольца 10 круглого сечения (DIN 7993 B).
Сверху полость корпуса, в которой находится клапан 6, закрыта ввинчиваемой до упора в прокладку 11 (ГОСТ 15180-86) крышкой 2. Прокладка обеспечивает герметичность соединения. Шпиндель 3 пропущен наружу через резьбовое отверстие в крышке 2 и уплотнен в нем войлочной сальниковой набивкой 12 (ГОСТ 5152-84), осаживаемой по мере необходимости накидной гайкой 4 через сальниковую втулку 5.
Для приведения шпинделя 3 во вращение усилием руки, сверху на него посредством двух параллельных лысок, посажен маховичок 7, удерживаемый винтом М5 с полукруглой головкой 8 (ГОСТ 17473-80) и шайбой 9 (ГОСТ 11371-78).

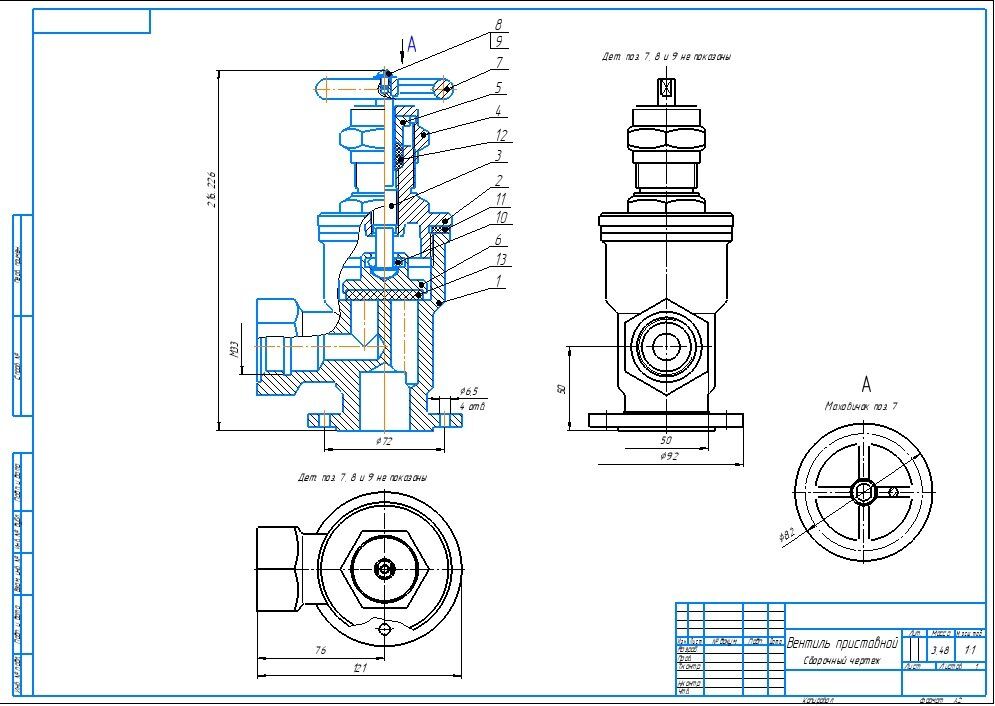

Вентиль приставной. Вариант 13 сборочный чертеж
Вентиль приставной. Вариант 13 спецификация
Вентиль приставной. Вариант 13 3d сборка
Вентиль приставной. Вариант 13 чертежи
01 Корпус
02 Крышка
03 Шпиндель
04 Гайка накидная
05 Втулка
06 Клапан
07 Маховичок

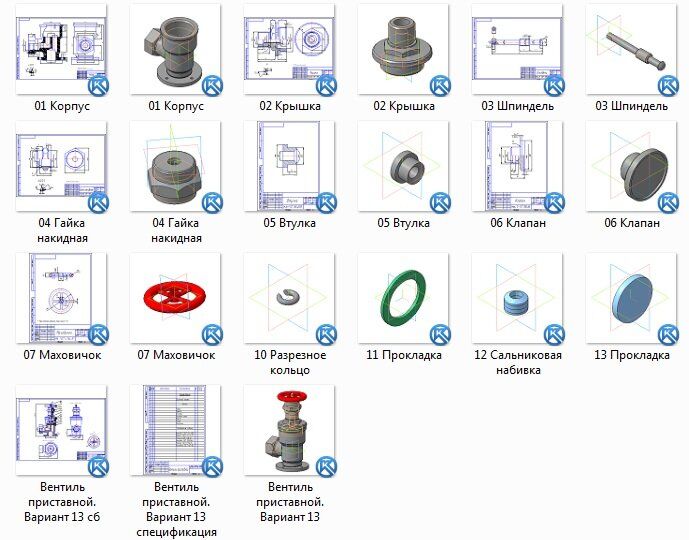

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
