ДЗ 7: Вентиль сферический ввертной

Вентиль сферический ввертной. Вариант 7 ЧЕРТЕЖ

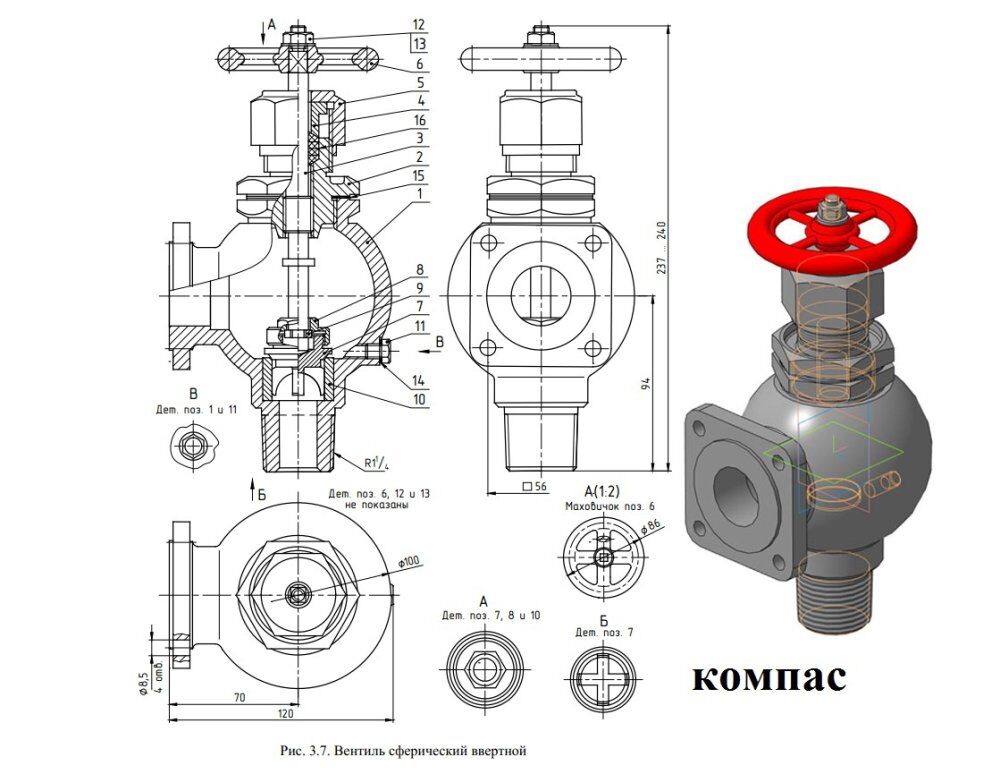

Вентиль (рис. 3.7) предназначен для управляемого перекрытия потока жидкости. Его герметично вворачивают посредством наружной трубной конической резьбы R1 1/4 в отверстие емкости (не изображена).

Отвод жидкости осуществляют по трубопроводу (не изображен), присоединяемому к корпусу 1 посредством квадратного фланца с отверстиями диаметром 8,5 мм. Входное отверстие в полость корпуса перекрывает клапан 7, расположенный в направляющей втулке 10. Клапан удерживают в нижнем положении и перемещают по высоте шпинделем 3, с нижним концом которого тот соединен благодаря накидной гайке 8, навинченной на клапан сверху, и разрезному стопорному кольцу 9 прямоугольного сечения, находящемуся в канавке шпинделя. Сверху полость корпуса закрыта ввинченной до упора в уплотнительную прокладку 15 (ГОСТ 15180-86) крышкой 2. Шпиндель 3 пропущен наружу через резьбовое отверстие в крышке 2 и уплотнен в нем войлочной сальниковой набивкой 16 (ГОСТ 5152-84), осаживаемой накидной гайкой 5 через сальниковую втулку 4. Справа внизу пробка 11 запирает посредством прокладки 14 (ГОСТ 15180-86) смотровое отверстие.
Для приведения шпинделя 3 во вращение усилием руки, сверху на нем установлен маховичок 6, посаженный на призматический хвостовик квадратного сечения, удерживаемый шестигранной гайкой 12 М8 (ГОСТ 5915-70) и шайбой 13 (ГОСТ 11371-78).

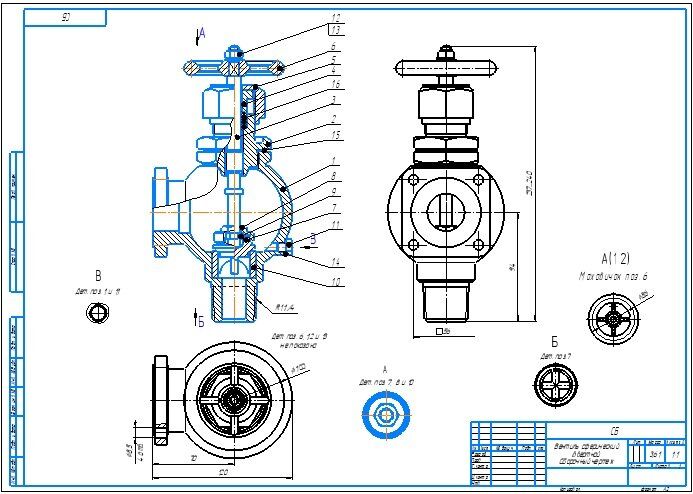

Вентиль сферический ввертной. Вариант 7 сборочный чертеж
Вентиль сферический ввертной. Вариант 7 спецификация
Вентиль сферический ввертной. Вариант 7 3d сборка

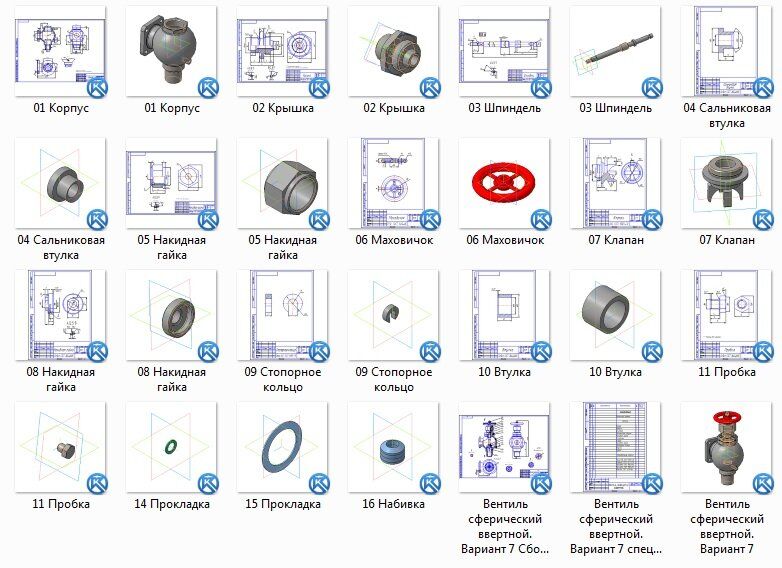

Вентиль сферический ввертной. Вариант 7 чертежи
01 Корпус
02 Крышка
03 Шпиндель
04 Сальниковая втулка
05 Накидная гайка
06 Маховичок
07 Клапан
08 Накидная гайка
09 Стопорное кольцо
10 Втулка
11 Пробка
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
