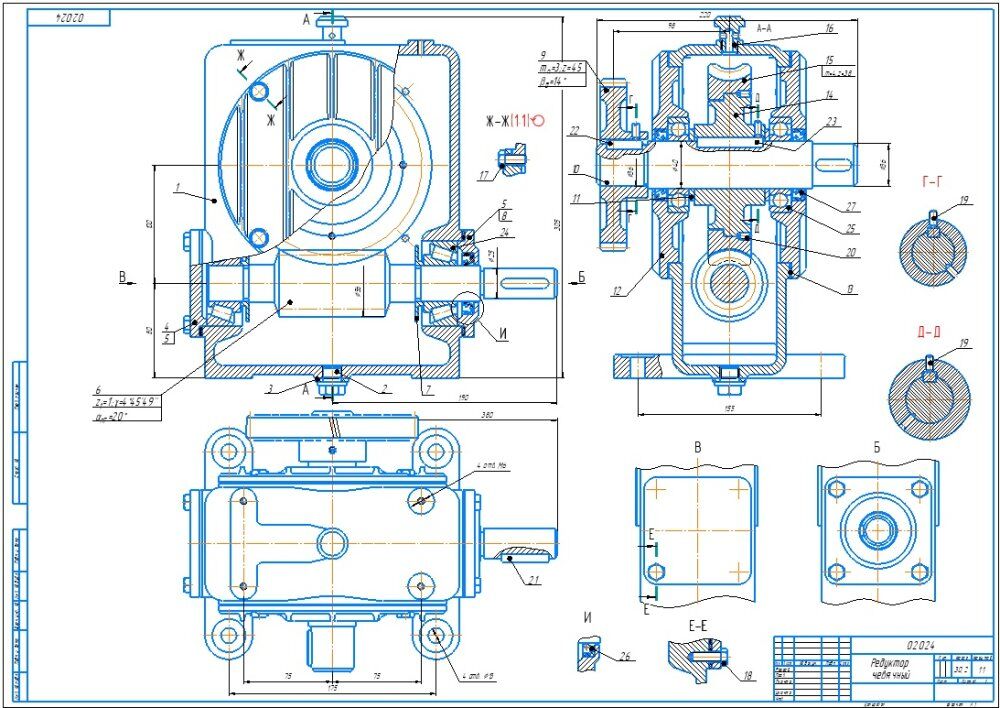

Редуктор червячный 02.024 ЧЕРТЕЖ
Червячный редуктор — механизм для уменьшения угловой скорости при передаче вращения от электродвигателя к машине. Червячные передачи применяются, когда оси валов перекрещиваются, как правило, под углом 90°. Одним из достоинств червячной передачи является возможность получения большого передаточного числа (от единицы до нескольких сотен) при компактной конструкции.
Данный редуктор — одноступенчатый. Вращение с вала электродвигателя передается на вал, изготовленный заодно с червяком б, а с него — через составное червячное колесо (ступица 14, венец 15) на вал 10. Ступица 14 на валу 10 сидит на шпонке 23. Венец напрессован на ступицу и дополнительно закреплен четырьмя установочными винтами 20. Через зубчатое колесо 9, сидящее на валу 10 на шпонке 22, вращение передается к рабочим органам машины.
Опорами вала червяка 6 служат роликоподшипники 24, вала 10 — шарикоподшипники 25. Масло для смазки червячного зацепления заливается в корпус 1 через отверстие, закрываемое пробкой 16. Спускается масло через отверстие, закрываемое пробкой 2. Для улучшения теплоотдачи на крышках 12 имеются ребра.
В основании корпуса 1 имеются четыре отверстия O13 для крепления редуктора к станине машины.
Редуктор червячный 02.024 СБ
Редуктор червячный 02.024 спецификация
Редуктор червячный 02.024 3d сборка

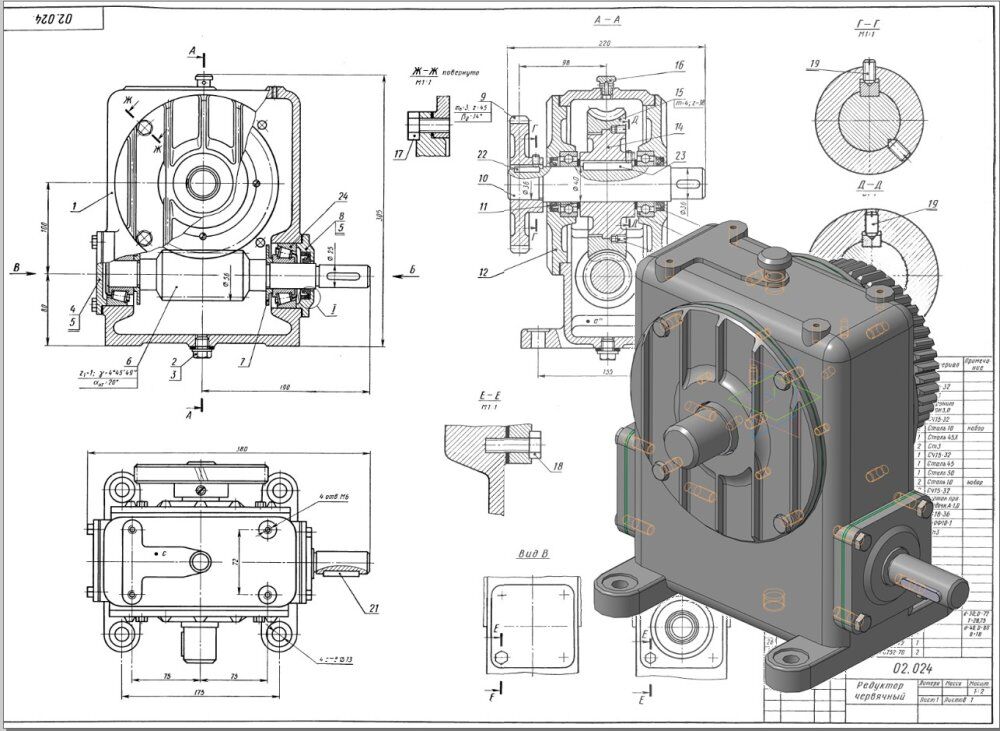

Редуктор червячный 02.024 чертежи
Корпус 02.024.001
Пробка 02.024.002
Прокладка 02.024.003
Крышка 02.024.004
Прокладка регулировчная 02.024.005
Червяк ZA 02.024.006
Кольцо 02.024.007
Крышка 02.024.008
Колесо зубчатое 02.024.009
02.024.010 - Вал
Кольцо регулировочное 02.024.011
Крышка 02.024.012
Прокладка 02.024.013
Ступица 02.024.014
Венец 02.024.015
Пробка 02.024.016

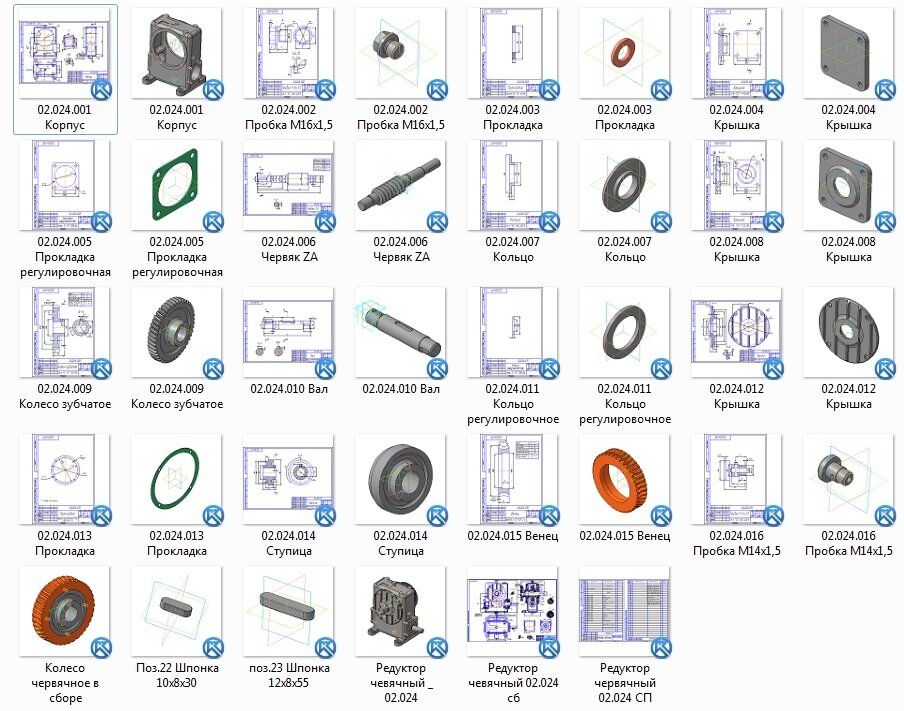

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
