ДЗ 47: Муфта фрикционная

Муфта фрикционная 01.024 ЧЕРТЕЖ
Фрикционные муфты служат для передачи крутящего момента.
Данная фрикционная муфта передает вращение с вала 7 на шкив 1 с периодическим включением и выключением передачи. Муфта на чертеже показана во включенном положении. Наружная цилиндрическая поверхность диска включения 2 прижата к внутренней поверхности шкива 1. Вращение с диска на шкив передается силами трения. Диск включения соединен с вращающимся валом шпонкой 16 и винтом 11. Вращение на вал 7 передается через зубчатое колесо 8, закрепленное на валу шпонкой 15 и винтом 10. От продольного смещения вал предохраняется кольцом 18. Шкив установлен на валу на подшипнике скольжения (втулка 6). Смазывается подшипник через масленку 17.
Чтобы выключить муфту, необходимо отвести влево втулку 3 (для этого служит отводка, показанная на чертеже условно). Палец 5 перейдет с поверхности втулки 3 на поверхность вала 7, рычаг 4 повернется на оси 9 и диск выйдет из соприкосновения со шкивом. Шкив перестанет вращаться.
На диске 2 сделаны два отверстия М6, в которые ввинчиваются болты при демонтаже узла.

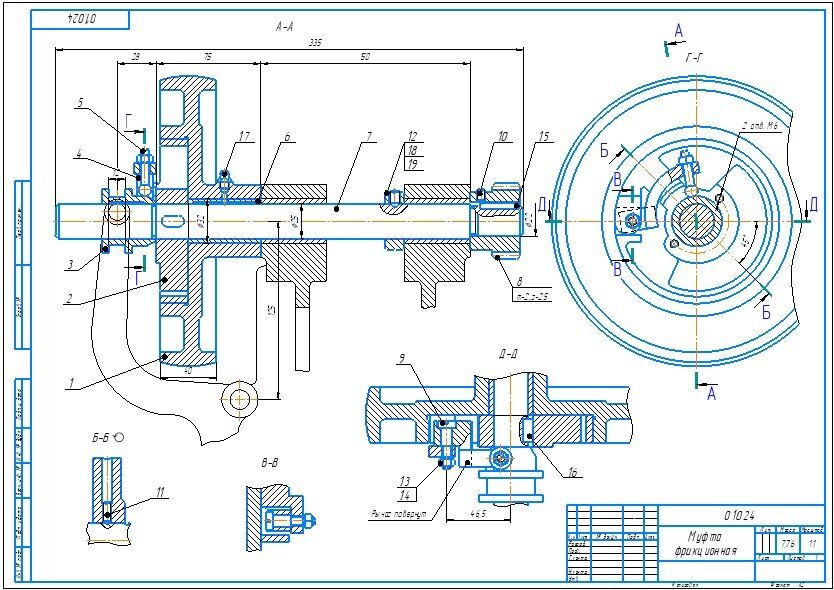

01.024 Муфта фрикционная сборочный чертеж
01.024 Муфта фрикционная спецификация

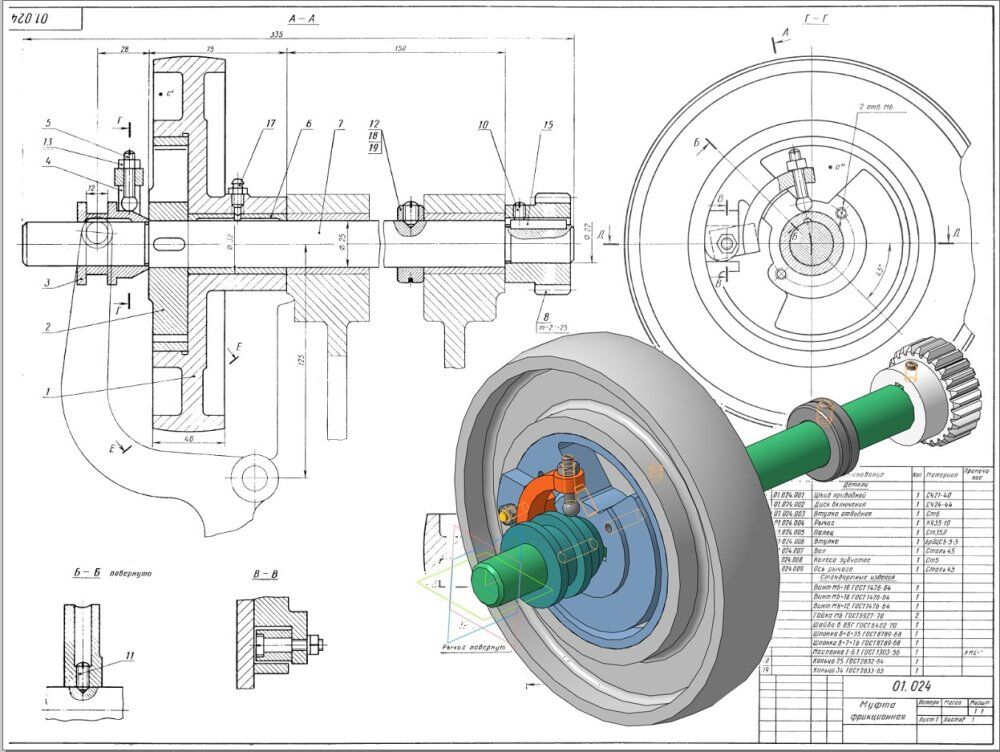

01.024 Муфта фрикционная 3d модель
01.024.001 Шкив приводной
01.024.002 Диск включения
01.024.003 Втулка отводная
01.024.004 Рычаг
01.024.005 Палец
01.024.006 Втулка
01.024.007 Вал
01.024.008 Колесо зубчатое
01.024.009 Ось рычага

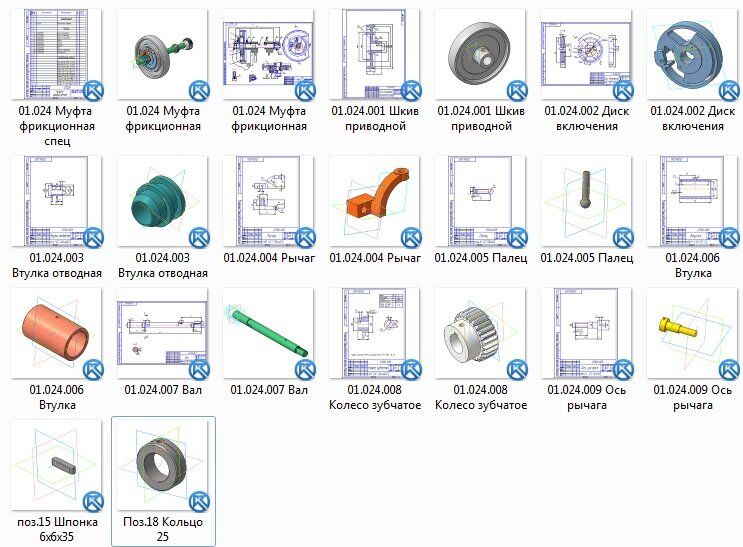

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
