ДЗ А: Деталь А вариант 9
Описание

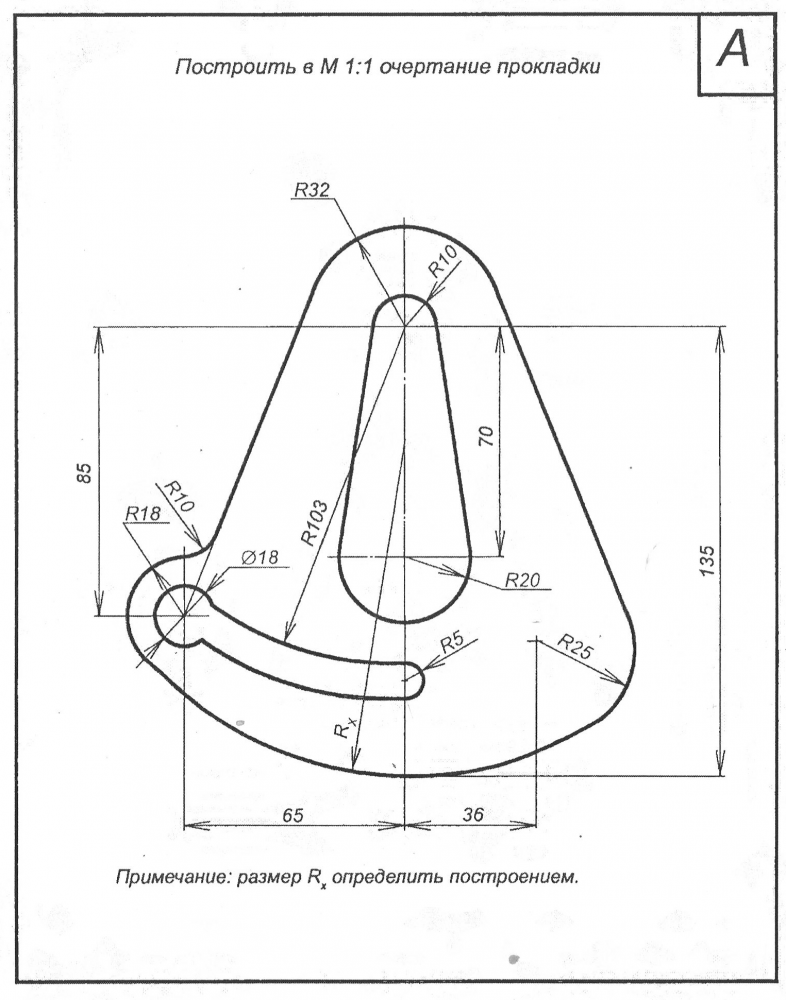

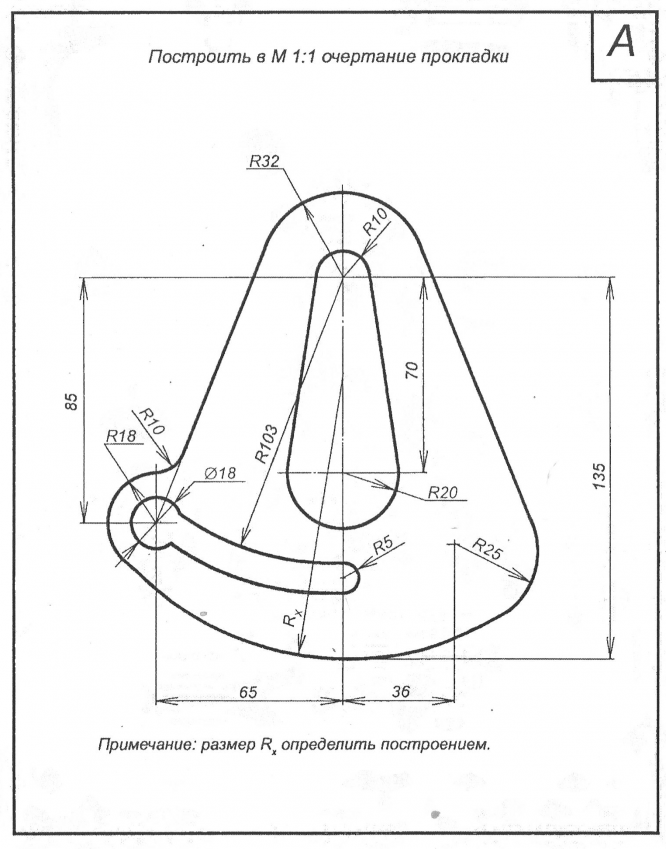

Чертеж детали А из комплекта заданий по инженерной графике для 2 семестра. На чертеже обозначены вспомогательные линии, используемые при построении изображения, а также проставлены необходимые для построения размеры. Чертеж можно сразу перечерчивать на ватман.
![]()
Характеристики домашнего задания
Предмет
Учебное заведение
МАИСеместр
Номер задания
Вариант
Программы
Просмотров
67
Качество
Идеальное компьютерное
Размер
814,62 Kb
