ДЗ В: Стеллаж В-187 вариант 187
Описание

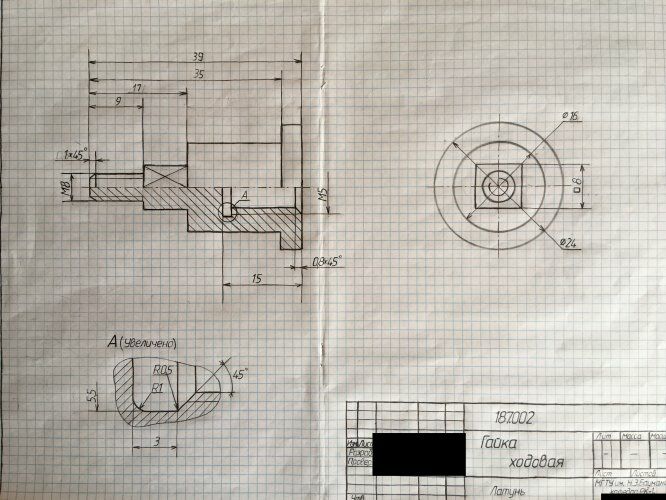

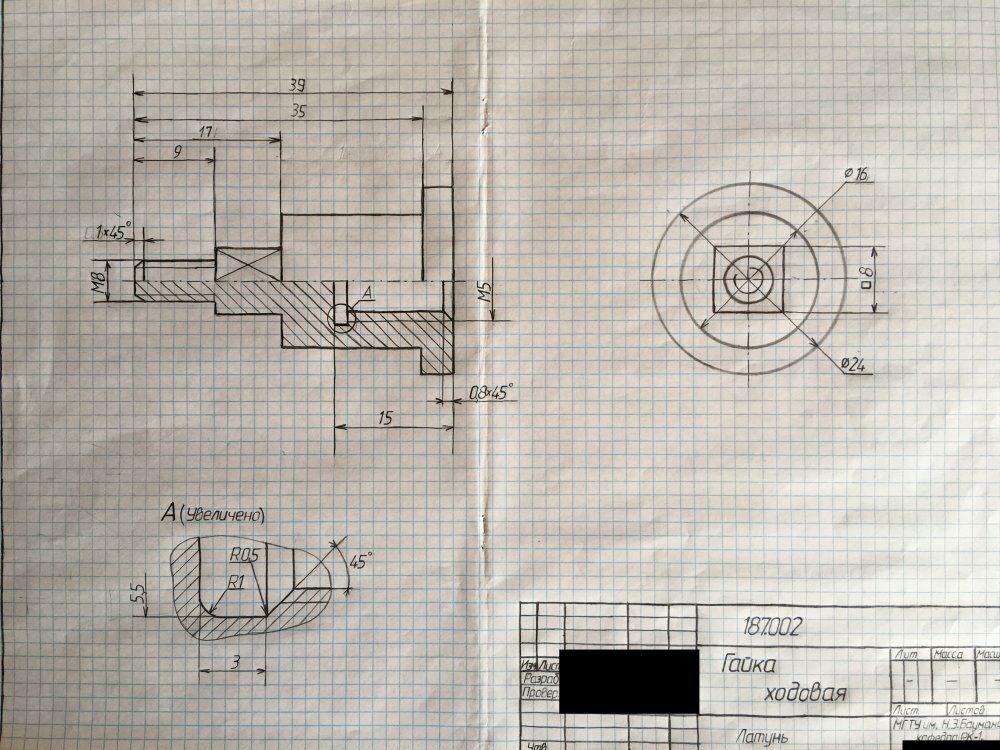

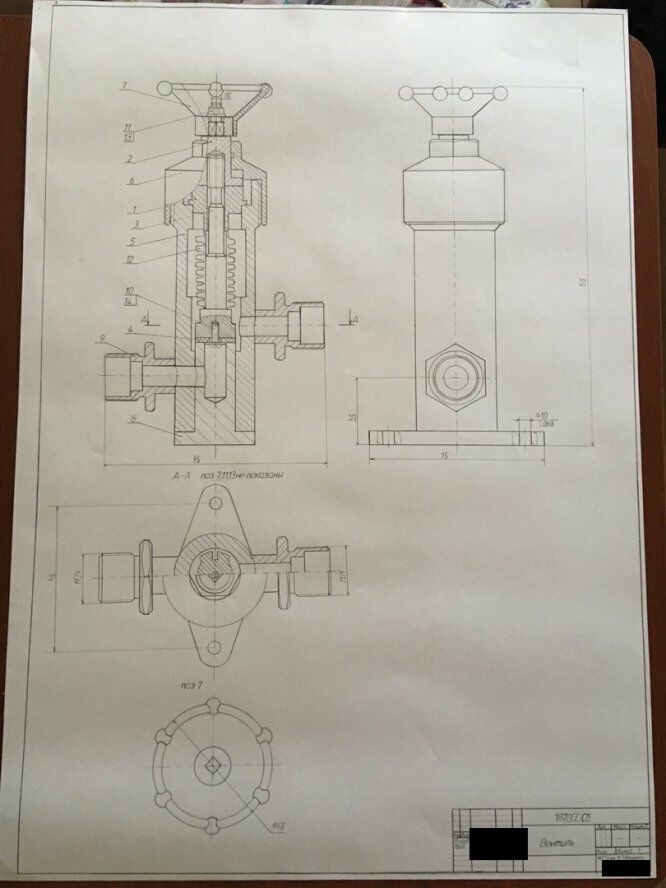

Эскизы отельных деталей, сборка на ватмане и миллиметровке. ![]()
![]()
Характеристики домашнего задания
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Номер задания
Вариант
Просмотров
484
Размер
23,63 Mb
Список файлов
B-187
Основание маховика.jpg
vk_376637098
03 октября 2020 в 21:19
Комментарии
Отзыв
Сборочный чертеж и миллиметровка сделаны хорошо.В части эскизов есть несколько замечаний:1) Резьба в отверстии ходовой гайки и на шпинделе не совпадают (на гайке М5, на шпинделе М10) - по итогу и на гайке, и на шпинделе должна быть резьба М10-LH.2) Шпиндель (кроме резьбового конца) рассчитан неправильно - диаметры гладких частей шпинделя не соответствуют истине.3) Диаметр цилиндрической части фланца (та часть, которая вставляется в корпус) не соответствует диаметру отверстия в корпусе. И там и там должно быть 13 мм.
