ДЗ: Вариант №20 - Гидропресс (деталировка) вариант 20
Описание
Домашнее задание по инженерной графике. Тема: "Сборочный чертеж и спецификация", вариант №20 (сборка "Гидропресс"). Часть 1 (соответствует ДЗ №1) - деталировка (чертежи и модели деталей).
![]()
В архиве - чертежи и модели деталей, входящий в сборочную единицу, построенные в программе Autodesk Inventor 2017, также есть условие задания и чертежи деталей в формате pdf.

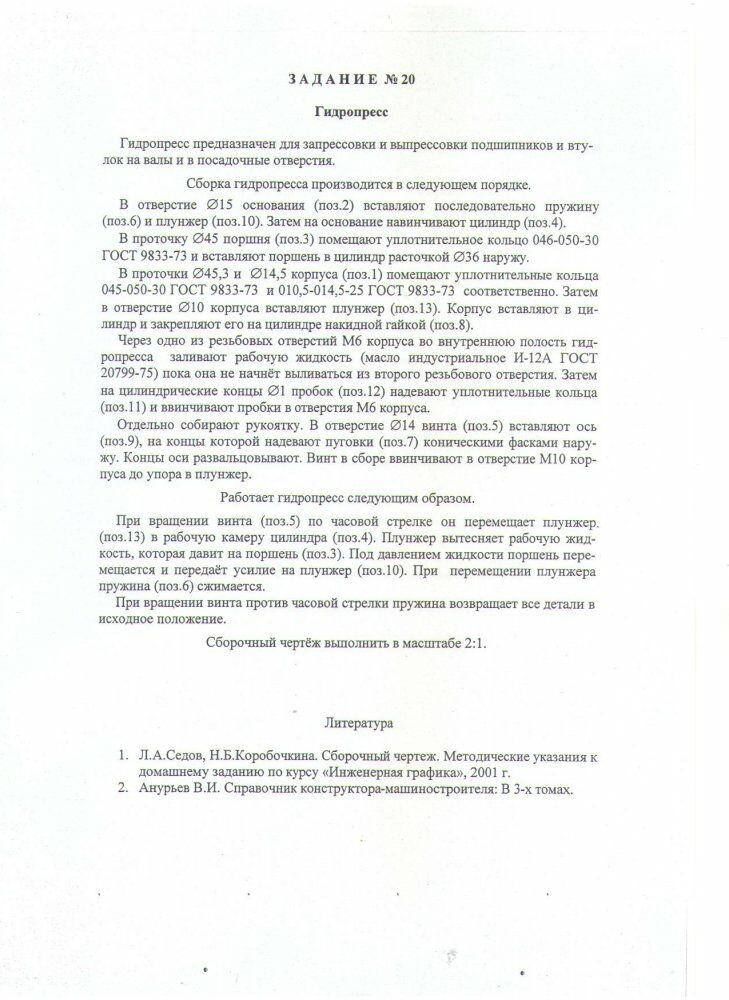

В архиве - чертежи и модели деталей, входящий в сборочную единицу, построенные в программе Autodesk Inventor 2017, также есть условие задания и чертежи деталей в формате pdf.Характеристики домашнего задания
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Вариант
Просмотров
300
Размер
14,09 Mb
Список файлов
Цилиндр.ipt
Компоновка_20.pdf
Винт.pdf
Гайка накидная.pdf
Кольцо.pdf
Корпус.pdf
Основание.pdf
Ось.pdf
Плунжер (поз.10).pdf
Плунжер (поз.13).pdf
Поршень.pdf
Пробка.pdf
Пружина.pdf
Пуговка.pdf
Цилиндр.pdf
