ДЗ: Клапан предохранительный со сборкой и спецификацией
Описание
В архиве есть все модели (клапан корпус крышка прокладка стакан тарель пружина). Сделана сборка и спецификация , вам остается только добавить пружину в сборку и все. 5 минут работ. Так же чертеж сборки (спецификации соответственно) и нужно добавить винт из стандартной библиотеки.
![]()
Характеристики домашнего задания
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Просмотров
395
Размер
3,11 Mb

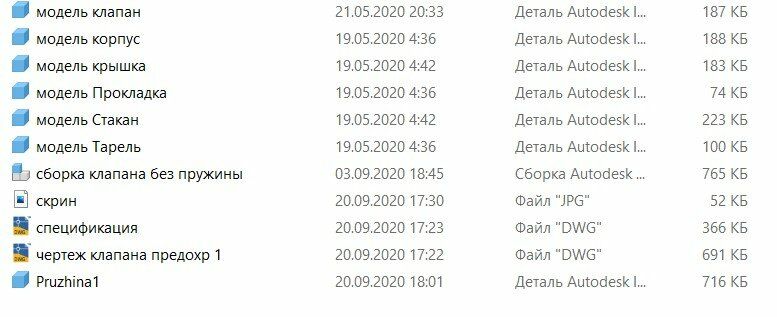

Список файлов
Pruzhina1.ipt
модель Прокладка.ipt
модель Стакан.ipt
модель Тарель.ipt
модель клапан.ipt
модель корпус.ipt
модель крышка.ipt
сборка клапана без пружины.iam
спецификация.dwg
чертеж клапана предохр 1.dwg
