Ответы 3: Решенный билет вариант 28
Описание
Решение Рубежного Контроля №3(РК3) в PDF.
Здесь представлен чистовик, а также ПОСТРОЕНИЯ. То есть с таким файлом можно с лёгкостью решить РК, даже если полный ноль в инженерке.
Скачай 4 вариант(бесплатный) и посмотри, каким образом сделаны остальные варианты.

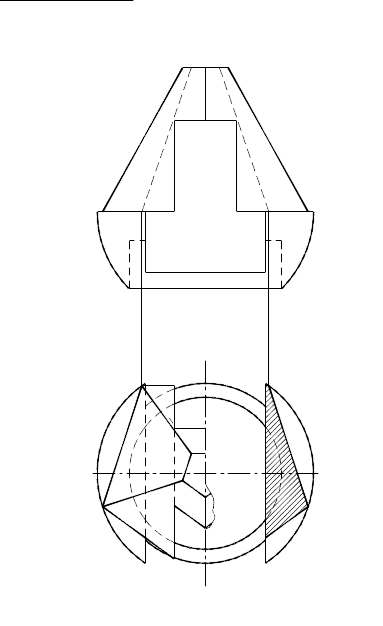

Сделано вот по этому заданию:

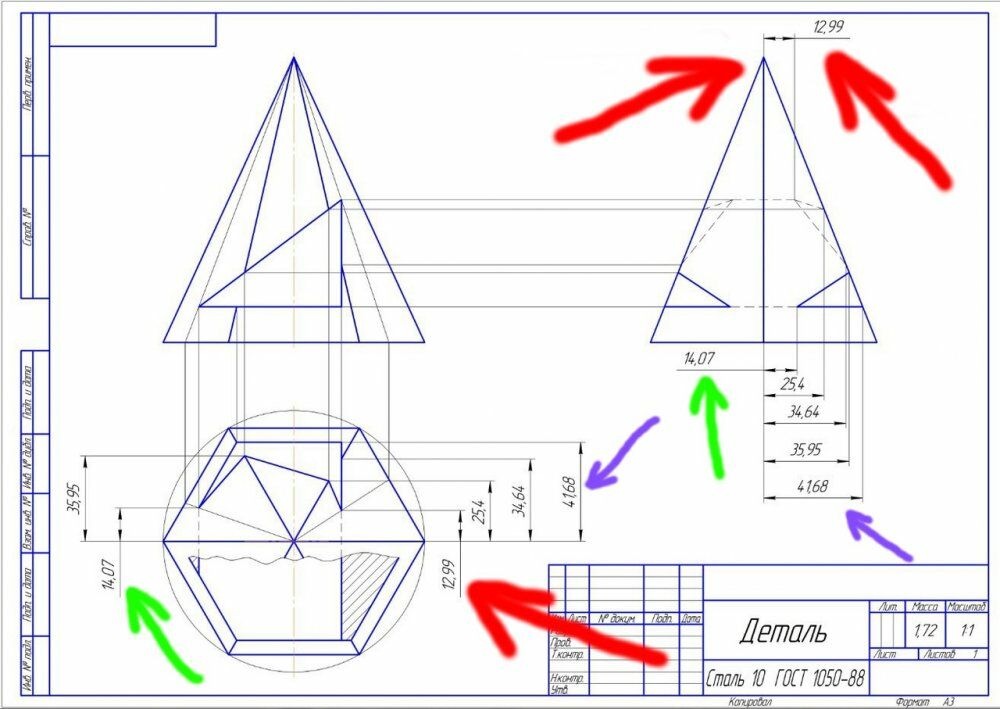

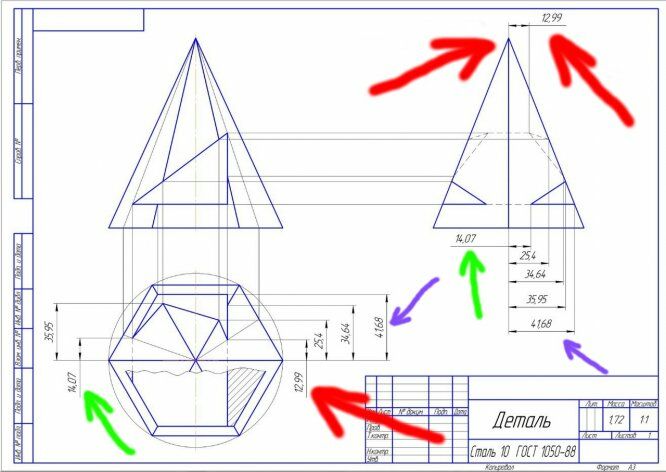

Электронный чертёж с построением
Хочу обратить твоё внимание на подробное описание построения. Это что-то между покупками электронного чертежа и бумажного. С данной услугой ты сможешь за адекватные деньги сам сделать чертёж, даже если совсем не шаришь в инженерке.
Смысл в том, что я указываю на чертеже все размеры парами. Откуда их взять и куда поставить.
Обычно у людей возникает проблема с третьим видом и с разрезами. С таким чертежом достаточно на неизвестном участке найти цифру размера. А потом поискать такую же цифру на остальных видах. Как только она найдена, ты знаешь, откуда его откладывать.
Удачи в сдаче!
Характеристики ответов (шпаргалок)
Предмет
Учебное заведение
Семестр
Номер задания
Вариант
Просмотров
559
Покупок
7
Качество
Идеальное компьютерное
Размер
378,86 Kb
Список файлов
- Деталь28(построения).pdf 608,88 Kb
- Деталь28(построения2).pdf 606,8 Kb
- Деталь28.pdf 584,95 Kb
