Ответы 3: Решенный билет вариант 15

Решение Рубежного Контроля №3(РК3) в PDF.

Здесь представлен чистовик, а также ПОСТРОЕНИЯ. То есть с таким файлом можно с лёгкостью решить РК, даже если полный ноль в инженерке.

Скачай 4 вариант(бесплатный) и посмотри, каким образом сделаны остальные варианты.

Сделано вот по этому заданию:

Электронный чертёж с построением

Хочу обратить твоё внимание на подробное описание построения. Это что-то между покупками электронного чертежа и бумажного. С данной услугой ты сможешь за адекватные деньги сам сделать чертёж, даже если совсем не шаришь в инженерке.

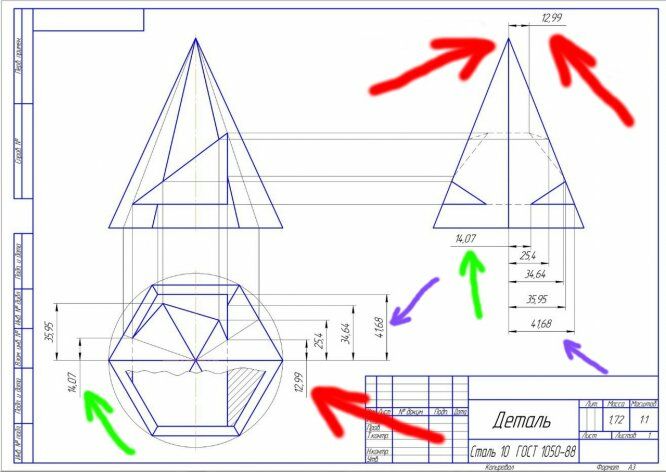

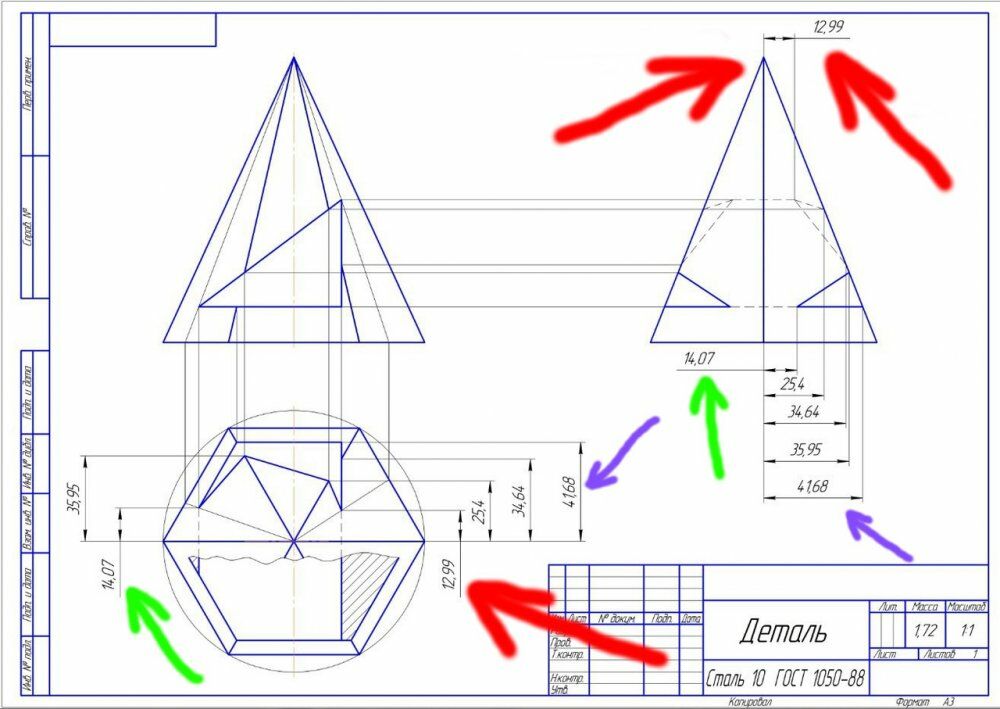

Смысл в том, что я указываю на чертеже все размеры парами. Откуда их взять и куда поставить.

Обычно у людей возникает проблема с третьим видом и с разрезами. С таким чертежом достаточно на неизвестном участке найти цифру размера. А потом поискать такую же цифру на остальных видах. Как только она найдена, ты знаешь, откуда его откладывать.

Удачи в сдаче!
