ДЗ: Контрольная работа вариант 29
Описание

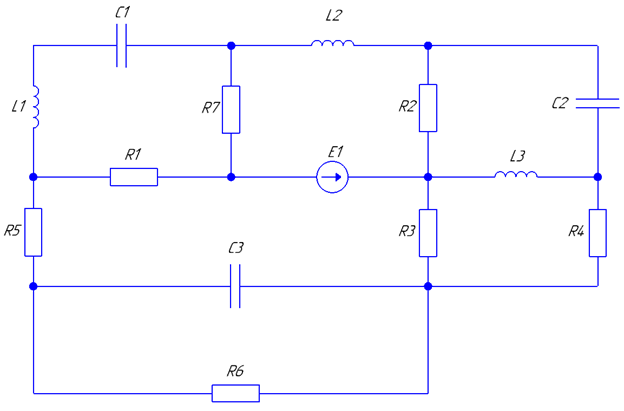

Задание 1. Составить принципиальную схему, содержащую в соответствии с вариантом заданное количество разных двухполюсных элементов.Число элементов определяется выражением 5+А, где А-последняя цифра в зачетке.
Если количество элементов в схеме по формуле получилось от 5 до 6 включительно, то в схеме один из элементов должен быть транзистор.
Если в схеме получилось от 7 до 9 элементов включительно, то один из элементов – диод.
Если в схеме получилось от 10 до 12 элементов включительно, то учесть паразитные параметры для одного конденсатора.
Задание 2. Составить на основе принципиальной схемы эквивалентную схему.
Задание 3. Провести подготовку общей эквивалентной схемы для формирования топологических моделей. Провести нумерацию узлов и ветвей, указать направления токов и напряжений на каждом двухполюснике.
Задание 4. Составить граф схемы, дерево графа, матрицу главных сечений, структурную матрицу.
Задание 5. На основе общей эквивалентной схемы задания 2 составить фрагмент схемы, содержащий 3-6 различных двухполюсников. Требование работоспособности к фрагменту схемы не предъявляется. Все контуры во фрагменте схемы должны быть замкнуты. Эквивалентная схема фрагмента должна быть физически реализуема.
Если количество элементов в схеме по формуле получилось от 5 до 6 включительно, то в схеме один из элементов должен быть транзистор.
Если в схеме получилось от 7 до 9 элементов включительно, то один из элементов – диод.
Если в схеме получилось от 10 до 12 элементов включительно, то учесть паразитные параметры для одного конденсатора.
Задание 2. Составить на основе принципиальной схемы эквивалентную схему.
Задание 3. Провести подготовку общей эквивалентной схемы для формирования топологических моделей. Провести нумерацию узлов и ветвей, указать направления токов и напряжений на каждом двухполюснике.
Задание 4. Составить граф схемы, дерево графа, матрицу главных сечений, структурную матрицу.
Задание 5. На основе общей эквивалентной схемы задания 2 составить фрагмент схемы, содержащий 3-6 различных двухполюсников. Требование работоспособности к фрагменту схемы не предъявляется. Все контуры во фрагменте схемы должны быть замкнуты. Эквивалентная схема фрагмента должна быть физически реализуема.
Характеристики домашнего задания
Предмет
Вариант
Просмотров
13
Покупок
0
Размер
281,63 Kb
Список файлов
- primer_kontrolnoi_raboty_13965519.docx 281,63 Kb
Все деньги, вырученные с продажи, идут исключительно на шаурму
