Курсовая работа: Оценивание состояния ЭЭС
Описание
Оценивание состояния ЭЭС
Порядок выполнения и содержание работы:
(красным указаны суммарные потери мощности)
Удельные сопротивления: Ом/км; Ом/км.
Удельная зарядная мощность: МВАр/км.
Таблица 1 – Параметры линий
СОДЕРЖАНИЕ
Реферат
Задание
1. Расчет параметров режима
2. Оценивание состояния ЭЭС
2.1. Оценивание состояния ЭЭС по активной мощности
2.2 Оценивание состояния ЭЭС по реактивной мощности
3. Расчет целевых функций
Заключение
Список используемых источников
ЗАДАНИЕ
Порядок выполнения и содержание работы:
- В качестве исходных данных используются мощности станций и нагрузок, а также потокораспределение по линиям электропередачи и напряжения узлов, полученные «Обобщенным методом Ньютона» в курсовой работе при оптимизации режима ЭЭС.
-
![]()

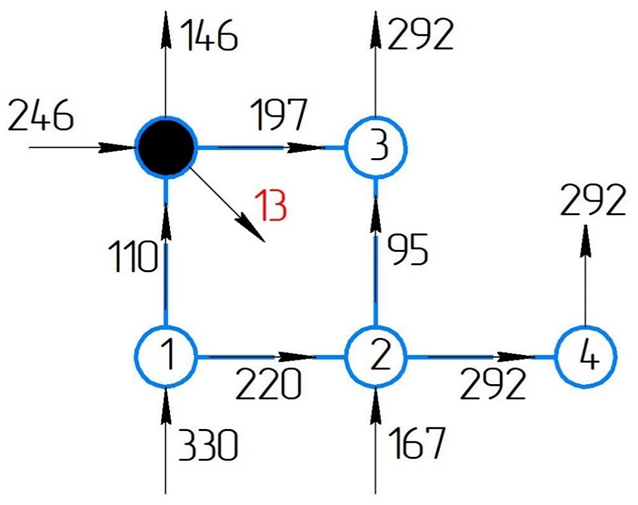

(красным указаны суммарные потери мощности)
Удельные сопротивления: Ом/км; Ом/км.
Удельная зарядная мощность: МВАр/км.
Таблица 1 – Параметры линий
| Номер линии | Длина линии, км | Число линий n | Активное сопротивление R, Ом | Индуктивное сопротивление X, Ом | Реактивная проводимость, См | Зарядная мощность Qз, Мвар | |
| 1 | Б-1 | 90 | 1 | 5,4 | 37,17 | 0,02635 | 13,14 |
| 2 | Б-3 | 80 | 2 | 2,4 | 16,52 | 0,05928 | 23,36 |
| 3 | 1-2 | 75 | 2 | 2,25 | 15,49 | 0,0632 | 21,9 |
| 4 | 2-3 | 100 | 1 | 6 | 41,30 | 0,02371 | 14,6 |
| 5 | 2-4 | 110 | 2 | 3,3 | 22,72 | 0,04310 | 32,12 |
- На основании этих данных выполнить расчёт электрического режима по программе RASTR. Режим отобразить графически на схеме замещения. Полученный режим далее рассматривать как эталонный.
- Для оценивания состояния ЭЭС генерируемая мощность рассматривается как телеизмерение (ТИ), нагрузки узлов – как псевдоизмерения (ПИ). Для определения дополнительных (избыточных) телеизмерений необходимо найти наиболее загруженную электропередачу в кольцевой части сети, поток в ней обозначить как Рx . Напряжение начала этой электропередачи обозначить Uv. Далее принять в качестве телеизмерений значения и
- Выполнить оценивание состояния ЭЭС по упрощенным (раздельным) моделям для активной и реактивной мощности из условия, что доверие к ТИ вдвое выше, чем доверие к ПИ. Отобразить графически результаты ОС. Показать начальное и конечное значения целевой функции ОС.
- Сравнить потокораспределение активной мощности Рi-j в исходном режиме (пункт 1) и потокораспределение Рi-j после ОС (пункт 4) с эталонным режимом. Для этого в обоих случаях вычислить сумму квадратов отклонения мощности от эталона.
СОДЕРЖАНИЕ
Реферат
Задание
1. Расчет параметров режима
2. Оценивание состояния ЭЭС
2.1. Оценивание состояния ЭЭС по активной мощности
2.2 Оценивание состояния ЭЭС по реактивной мощности
3. Расчет целевых функций
Заключение
Список используемых источников
