Задача: От насосной установки по трубопроводной системе с параллельным соединением труб вода подается двум потребителям
Описание

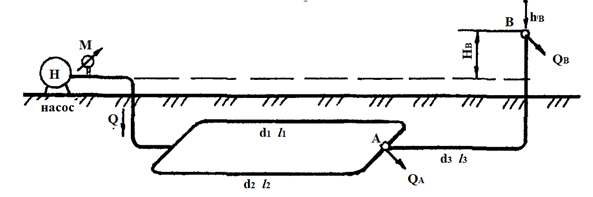

От насосной установки по трубопроводной системе с параллельным соединением труб вода подается двум потребителям – А и В - с расходами QA = 15 л/с; QB = 18 л/с. Длины и диаметры участков системы: d1 = 100 мм, l1 = 500 м; d2 = 125 мм, l2 = 700 м; d3 = 125 мм, l3 = 600 м. Высота подъёма воды у потребителя B – HB = 8 м, а остаточный напор hВ = 15 м. Определить распределение расходов в параллельных участках труб, а также показание манометра, установленного после насоса (рман). Местные сопротивления принять равными 5 % от потерь по длине. Считать, что трубы водопроводные нормальные, уложенные горизонтально.

Характеристики решённой задачи
Предмет
Учебное заведение
Просмотров
2
Качество
Идеальное компьютерное
Размер
121,5 Kb
