Задача: Из резервуара А в резервуар В вода подается по трубопроводу, состоящему из трех участков
Описание

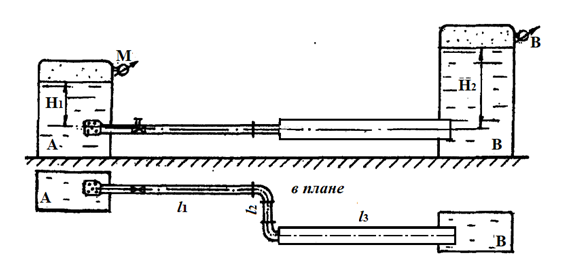

Из резервуара А в резервуар В вода подается по трубопроводу, состоящему из трех участков: участка диаметром d1 = 50 мм, длиной l1 = 5,0 м и l2 = 4,0 м; участка диаметром d2 = 150 мм, длиной l3 = 6,0 м. Расход воды в системе Q = 4 л/с. На входе в трубу установлена решетка без обратного клапана (ξклап = 5), на первом участке стоит вентиль с коэффициентом сопротивления ξвент = 5,0. Также учесть потери напора при внезапном расширении, на двух коленах (ξкол = 0,76) и на выходе из трубопровода (в резервуар под уровень). Напор воды в резервуаре А Н1 = 1 м, в резервуаре В Н2 = 3 м. Определить показание вакуумметра (рвак) на поверхности воды в резервуаре В, если показание манометра на поверхности воды в резервуаре А рман = 1,45 ат. Принять абсолютную шероховатость трубы Δ = 0,5 мм; кинематический коэффициент вязкости воды ν = 1·10-6 м²/с.
![]()
Характеристики решённой задачи
Предмет
Учебное заведение
АмГУПросмотров
3
Качество
Идеальное компьютерное
Размер
230 Kb
Список файлов
СР3_4.3..doc
