Задача 9: Задача 9-3 вариант 3
Описание

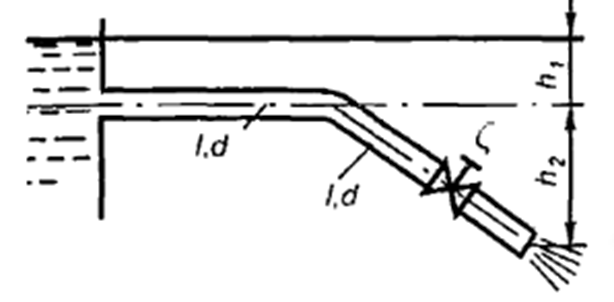

Вода вытекает в атмосферу из резервуара с постоянным уровнем по трубопроводу диаметром d=100 мм, состоящему из горизонтального и наклонного участков одинаковой длины l = 50 м. Горизонтальный участок заглублен под уровень на h1 = 2м, наклонный участок имеет высоту h2 = 25 м.
Каков должен быть коэффициент сопротивления ξ задвижки, установленной в наклонном участке трубопровода, чтобы вакуум в конце горизонтального участка не превосходил 7 м? Какой расход Q будет при этом в трубопроводе?
Построить график напоров по длине трубопровода. Коэффициент сопротивления трения принять λ = 0,035, потери напора на повороте не учитывать.
