Задача 2: Магнитостатика вариант 23

Вариант 23 - ДЗ №2 - Магнитостатик

Зачтено на максимальный балл

Условие:

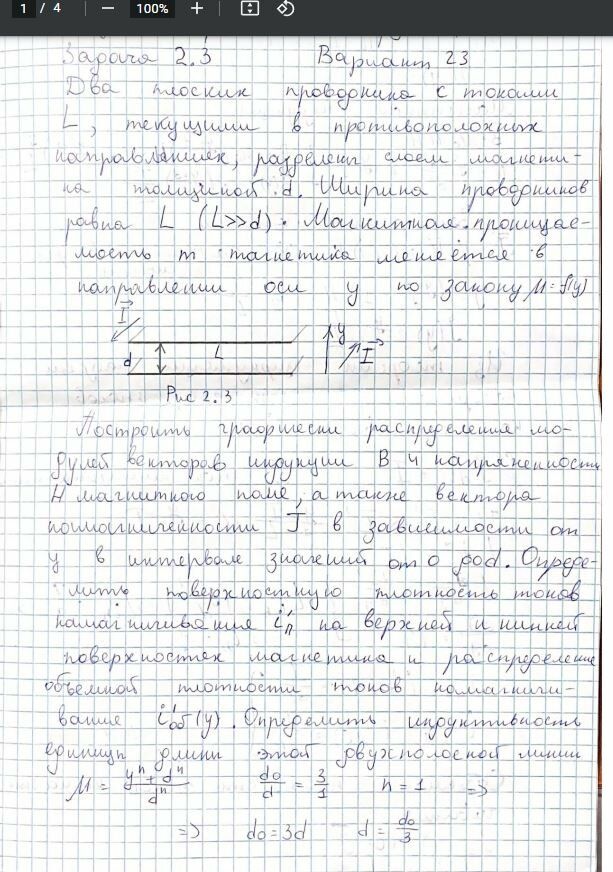

Два плоских проводника с токами I, текущими в противоположных направлениях, разделены слоем магнетика толщиной d. Ширина проводников равна L (L>>d). Магнитная проницаемость m магнетика меняется в направлении оси у по закону

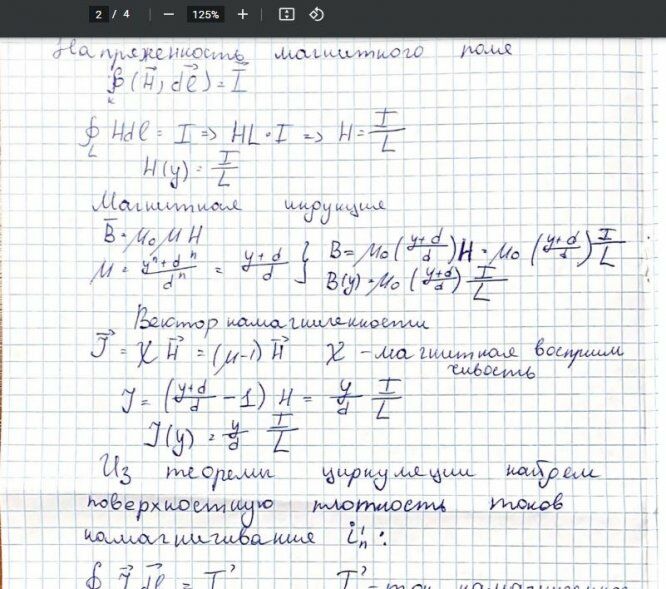

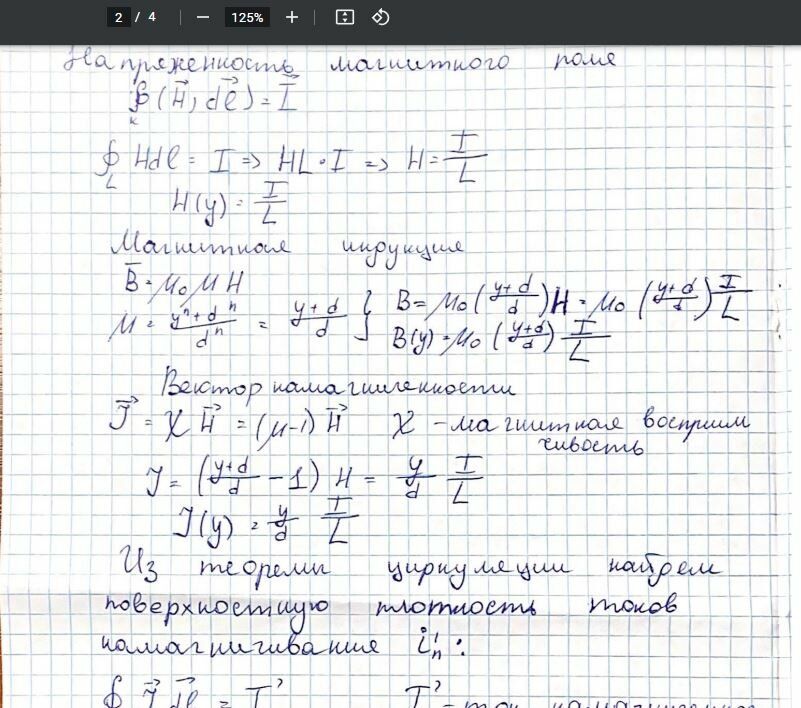

Построить графически распределения модулей векторов индукции B и напряжённости H магнитного поля, а также вектора намагниченности J в зависимости от у в интервале значений от 0 до d. Определить поверхностную плотность токов намагничивания на верхней и нижней поверхностях магнетика и распределение объёмной плотности токов намагничивания .Определить индуктивность единицы длины этой двухполосной линии.
Функция = f(y) имеет вид:
Значения параметров n = 1 и d₀/d = 3/1.
