ДЗ 2: Колебания + Волны вариант 13
-70%
Описание
Вариант 13 - ДЗ №2 - Колебания + Волны
Зачтено на максимальный балл

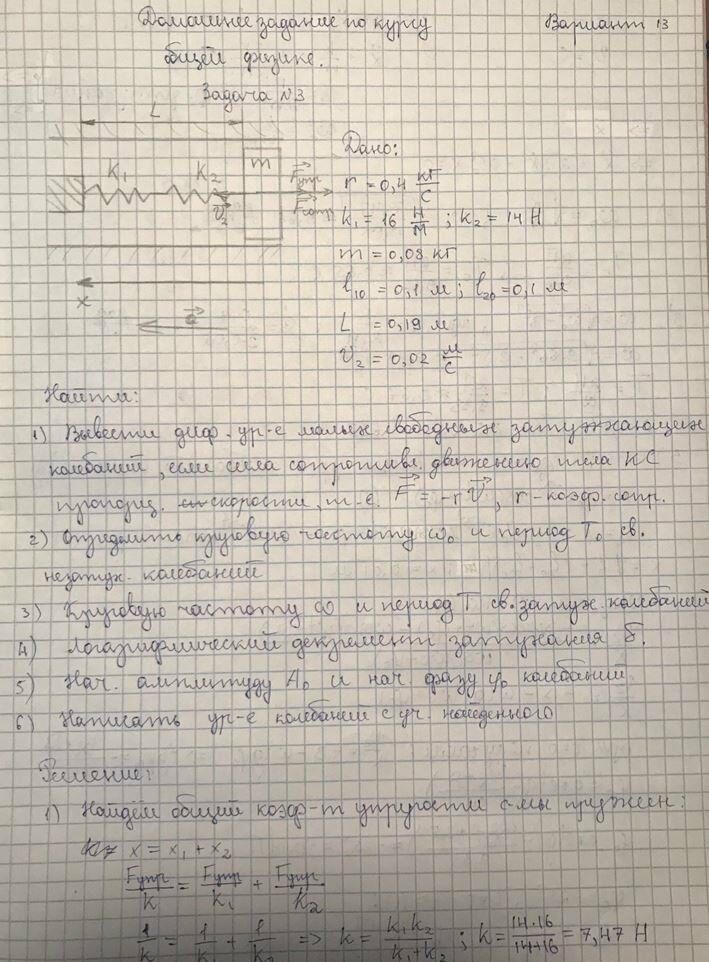

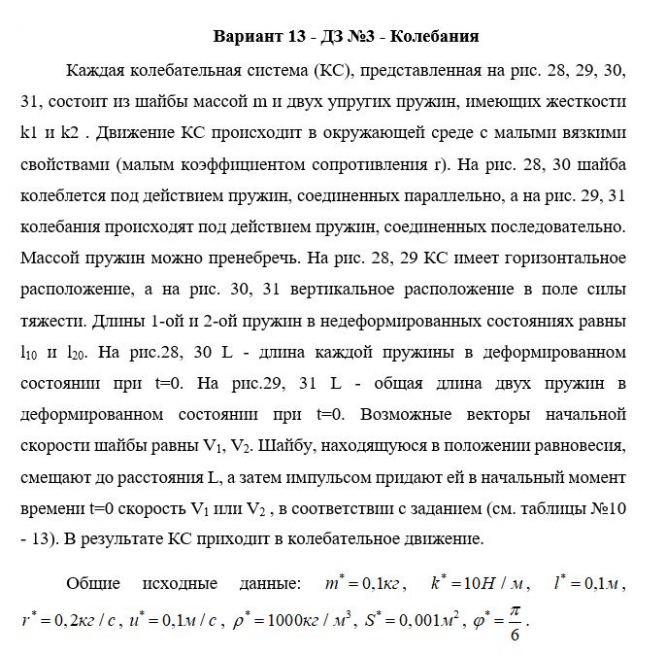

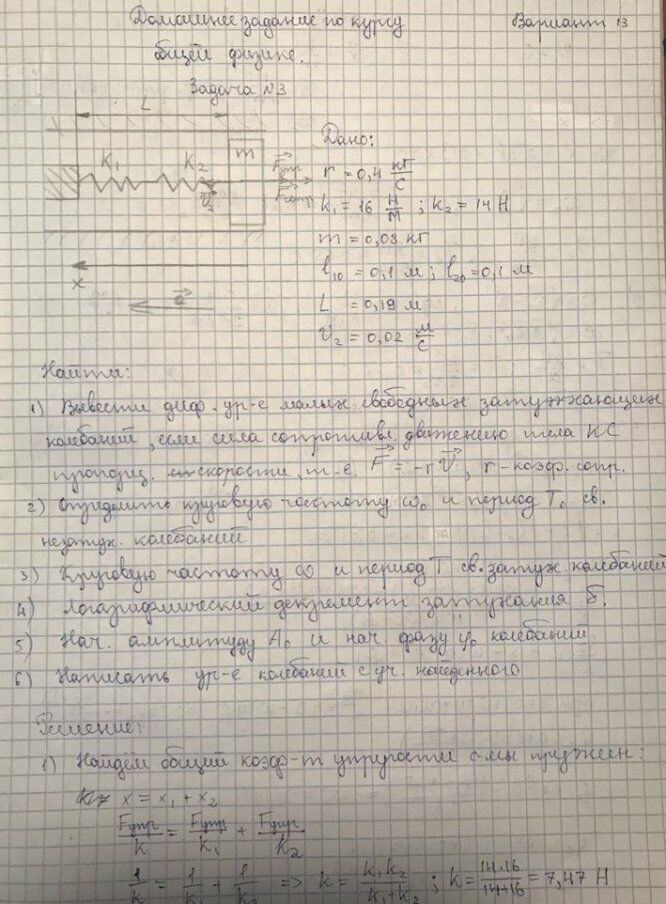

Вариант 13 - ДЗ №3 - КолебанияКаждая колебательная система (КС), представленная на рис. 28, 29, 30, 31, состоит из шайбы массой m и двух упругих пружин, имеющих жесткости k1 и k2 . Движение КС происходит в окружающей среде с малыми вязкими свойствами (малым коэффициентом сопротивления r). На рис. 28, 30 шайба колеблется под действием пружин, соединенных параллельно, а на рис. 29, 31 колебания происходят под действием пружин, соединенных последовательно. Массой пружин можно пренебречь. На рис. 28, 29 КС имеет горизонтальное расположение, а на рис. 30, 31 вертикальное расположение в поле силы тяжести. Длины 1-ой и 2-ой пружин в недеформированных состояниях равны l10 и l20. На рис.28, 30 L - длина каждой пружины в деформированном состоянии при t=0. На рис.29, 31 L - общая длина двух пружин в деформированном состоянии при t=0. Возможные векторы начальной скорости шайбы равны V1, V2. Шайбу, находящуюся в положении равновесия, смещают до расстояния L, а затем импульсом придают ей в начальный момент времени t=0 скорость V1 или V2, в соответствии с заданием (см. таблицы №10 - 13). В результате КС приходит в колебательное движение.
Вар | r | k1 | k2 | m | l10 | l20 | L | V1 | V2 |
13 | 2r* | 1,6k* | 1,4k* | 0,8m* | l* | l* | 1,9l* | 0 | 0,2U* |


Вариант 13 - ДЗ №4 - Волны

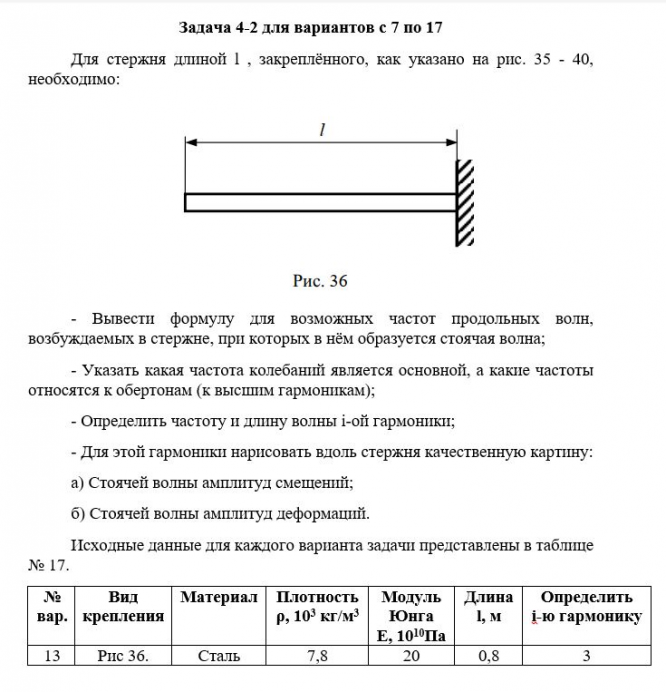

Задача 4-2 для вариантов с 7 по 17

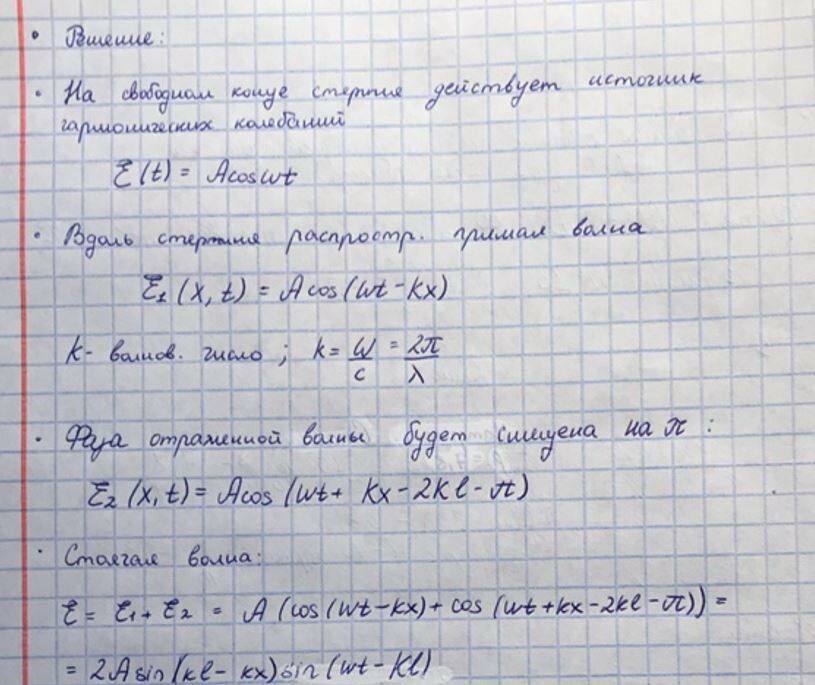

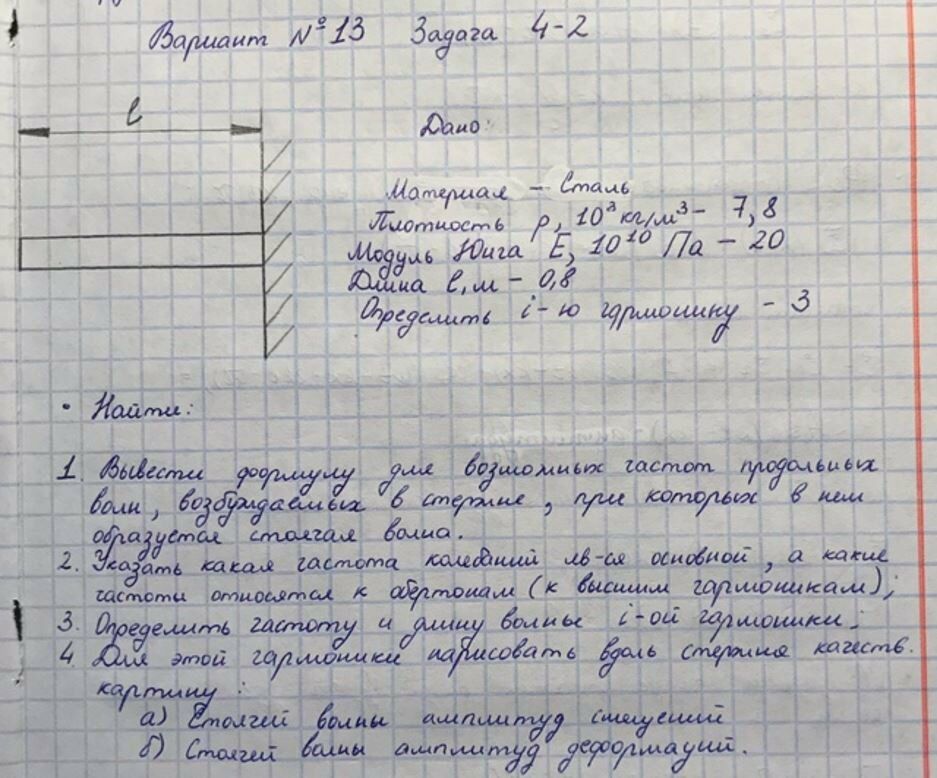

Для стержня длиной l , закреплённого, как указано на рис. 35 - 40, необходимо:- Вывести формулу для возможных частот продольных волн, возбуждаемых в стержне, при которых в нём образуется стоячая волна;
- Указать какая частота колебаний является основной, а какие частоты относятся к обертонам (к высшим гармоникам);
- Определить частоту и длину волны i-ой гармоники;
- Для этой гармоники нарисовать вдоль стержня качественную картину:
а) Стоячей волны амплитуд смещений;
б) Стоячей волны амплитуд деформаций.
Исходные данные для каждого варианта задачи представлены в таблице № 17.
№ вар. | Вид крепления | Материал | Плотность ρ, 103 кг/м3 | Модуль Юнга Е, 1010Па | Длина l, м | Определить i-ю гармонику |
13 | Рис 36. | Сталь | 7,8 | 20 | 0,8 | 3 |
