Задача: Постоянный ток
Описание

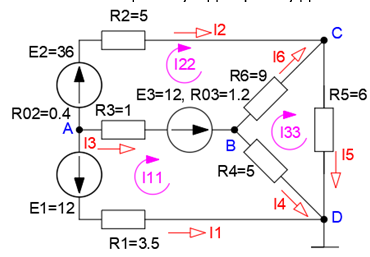

Для электрической цепи на рисунке по заданным сопротивлениям и э.д.с.:
1) составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа;
2) найти все токи методом контурных токов;
3) проверить правильность решения по методу узлового напряжения.
Предварительно упростить схему, заменив треугольник сопротивлений R4, R5, R6 эквивалентной звездой. Начертить расчетную схему с эквивалентной звездой и показать на ней токи;
4) определить ток в резисторе R6 методом эквивалентного генератора;
5) определить показание вольтметра и составить баланс мощностей для заданной схемы;
6) построить в масштабе потенциальную диаграмму для внешнего контура
Дано:
![]()
1) составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа;
2) найти все токи методом контурных токов;
3) проверить правильность решения по методу узлового напряжения.
Предварительно упростить схему, заменив треугольник сопротивлений R4, R5, R6 эквивалентной звездой. Начертить расчетную схему с эквивалентной звездой и показать на ней токи;
4) определить ток в резисторе R6 методом эквивалентного генератора;
5) определить показание вольтметра и составить баланс мощностей для заданной схемы;
6) построить в масштабе потенциальную диаграмму для внешнего контура
Дано:
| E1 = 12 В | R01 = 0 Ом | R1 = 3,5 Ом | R4 = 5 Ом |
| E2 = 36 В | R02 = 0,4 Ом | R2 = 5 Ом | R5 = 6 Ом |
| E3 = 12 В | R03= 1,2 Ом | R3 = 1 Ом | R6 = 9 Ом |
Характеристики решённой задачи
Предмет
Учебное заведение
ТОГУСеместр
Просмотров
1
Качество
Идеальное компьютерное
Размер
869,5 Kb
Список файлов
kr-1-gnuskov-ma-ong-b-31.doc
Если нужен другой вариант работы или отдельная задача из любой работы, пишите в комментарии
