Рассчитать и построить потенциальную диаграмму для электрической цепи постоянного тока (рис. 1.37, а), если дано: ЭДС источников питания Е1=16 В; Е2=14 В, внутреннее сопротивление R01=3 Ом; R02=2 Ом, сопротивления резисторов R1=20 Ом; R2=15 Ом; R3=10
Описание

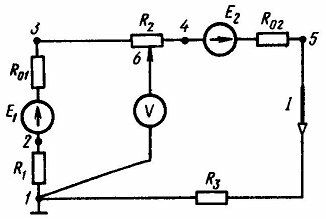

Рассчитать и построить потенциальную диаграмму для электрической цепи постоянного тока (рис. 1.37, а), если дано: ЭДС источников питания Е1=16 В; Е2=14 В, внутреннее сопротивление R01=3 Ом; R02=2 Ом, сопротивления резисторов R1=20Ом; R2=15 Ом; R3=10 Ом. Определить положение движка потенциометра, в котором вольтметр V покажет нуль, составить баланс мощностей для цепи. Как повлияет на вид потенциальной диаграммы выбор другой точки с нулевым потенциалом?
Характеристики решённой задачи
Предмет
Номер задания
Просмотров
3
Качество
Скан печатных листов
Размер
1,69 Mb
Список файлов
drawing
02 июля 2024 в 21:54
