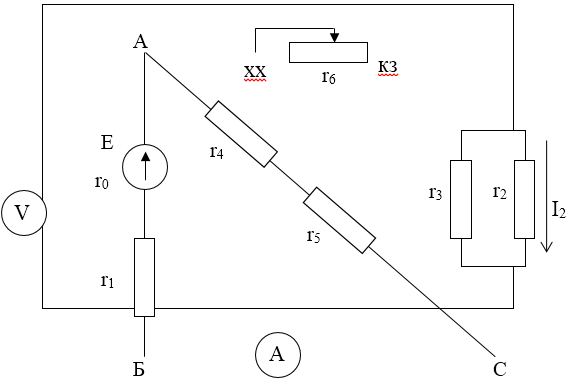

Для цепи даны значения r0, r1, r2, r3, r4, r5, r6 и I2. Определить ЭДС источника, а также показания амперметра и вольтметра. Считая ЭДС источника неизменной, определить показания тех же приборов при сопротивлении r6=0 (кз) и r6=∞ (обрыв цепи). Дано:
Описание
Для цепи даны значения r0, r1, r2, r3, r4, r5, r6 и I2. Определить ЭДС источника, а также показания амперметра и вольтметра. Считая ЭДС источника неизменной, определить показания тех же приборов при сопротивлении r6=0 (кз) и r6=∞ (обрыв цепи).
Дано:
r0 = 0,1 Ом
r1 = 1,1 Ом
r2 = 100 Ом
r3 = 20 Ом
r4 = 10 Ом
r5 = 6 Ом
r6 = 10 Ом
I2 = 0,1 А
Найти:
E, I, UАБ - ?
I, UАБ (r6=0) - ?
I, UАБ (r6=∞) - ?
