1. Начертить развернутую схему трехфазной электрической цепи с учетом характера заданных элементов в каждой фазе. 2. Определить фазные токи, линейные токи (при соединении фаз «треугольник»), ток нейтрального провода (при соединении фаз «звезда»). 3.
Описание
1. Начертить развернутую схему трехфазной электрической цепи с учетом характера заданных элементов в каждой фазе.
2. Определить фазные токи, линейные токи (при соединении фаз «треугольник»), ток нейтрального провода (при соединении фаз «звезда»).
3. Рассчитать мощности фаз.
4. Построить векторную диаграмму токов и напряжений трехфазной цепи.
5. Провести анализ результатов расчета с использованием векторной диаграммы.
Исходные данные
Вариант | Способ соединения фаз | Параметры элементов схемы (R, Ом; L, мГн; C, мкФ) | ||
Фаза А (АВ) | Фаза В (ВС) | Фаза С (СА) | ||
22 | Δ | R=16; C=397,9 | R=18 | R=14 ; L=22,29 |

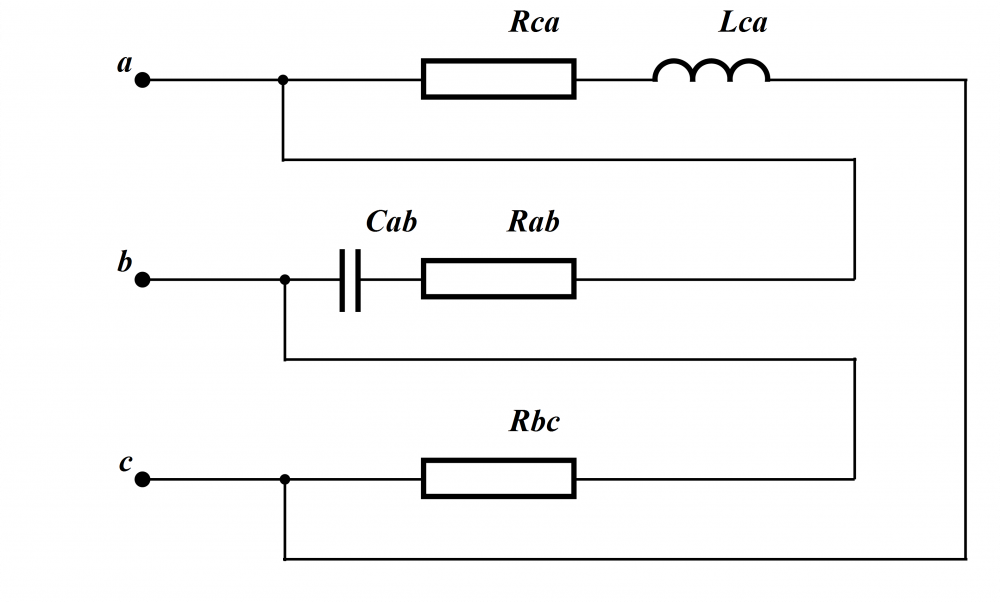

Схема цепи
Характеристики решённой задачи
Предмет
Вариант
Программы
Просмотров
48
Качество
Идеальное компьютерное
Размер
52,57 Kb
Список файлов
drawing
04 декабря 2021 в 10:19
Комментарии
Нет комментариев
Стань первым, кто что-нибудь напишет!
