Рассчитать заданную электрическую цепь. При этом: 1. Указать условные положительные направления токов в ветвях и напряжений на резисторах. 2. Определить токи в ветвях, используя метод контурных токов или метод непосредственного применения законов эле
Описание
Рассчитать заданную электрическую цепь. При этом:
1. Указать условные положительные направления токов в ветвях и напряжений на резисторах.
2. Определить токи в ветвях, используя метод контурных токов или метод непосредственного применения законов электрических цепей по своему усмотрению. Обосновать выбор метода.
3. Рассчитать мощности всех источников и приемников в электрической цепи.
4. Составить баланс мощности.
5. Указать режимы работы источников электроэнергии (генерирование, потребление).
Исходные данные
Вариант | Схема | E1, В | E2, В | E3, В | E4, В | R1, В | R2, В | R3, В | R4, В | R5, В | R6, В |
22 | Рис.1.8 | 12,0 | 12,0 | 12,0 | – | 2,0 | 2,0 | 2,0 | 6,0 | 6,0 | 6,0 |

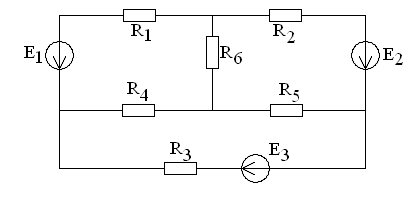

Схема цепи
