Задача 2: Задача 2-5 вариант 5
-80%
Описание

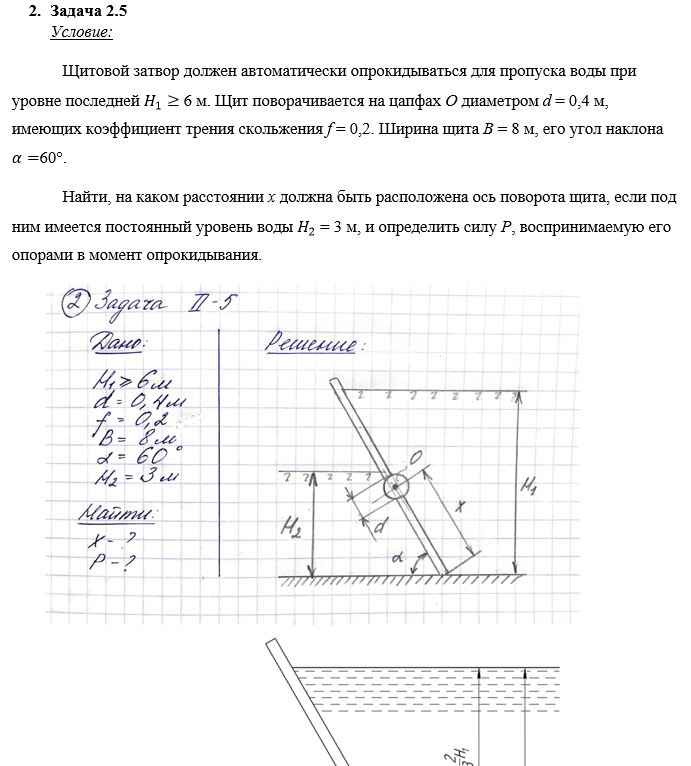

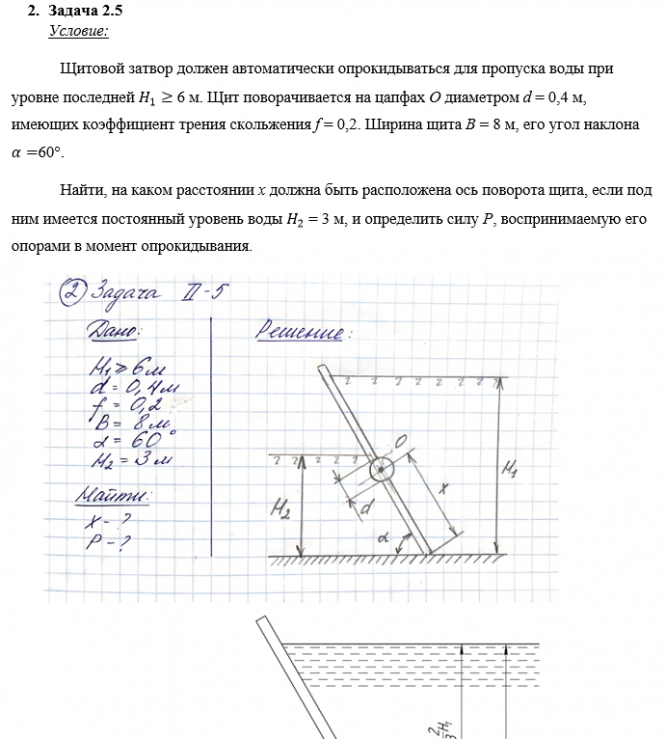

Задача (Куколевский И.И.) 2-5. Щитовой затвор должен автоматически опрокидываться для пропуска воды при уровне последней Н1>6 м. Щит поворачивается на цапфах О диаметром d =0,4 м, имеющих коэффициент трения f = 0,2. Ширина щита B = 8 м, его угол наклона а = 60°. Найти, на каком расстоянии х должна быть расположена ось попорота щита, если под щитом имеется постоянный уровень воды H2 = 3 м, и определить силу Р, воспринимаемую его опорами в момент опрокидывания.
Ответ, х = 2,69 м; Р = 1220 кН
![]()
![]()
Показать/скрыть дополнительное описание
Ответ, х = 2,69 м; Р = 1220 кН
Показать/скрыть дополнительное описание
Задача (Куколевский И.И.) 2-5 . Щитовой затвор должен автоматически опрокидываться для пропуска воды при уровне последней Н 1 >6 м. Щит поворачивается на цапфах О диаметром d =0,4 м, имеющих коэффициент трения f = 0,2. Ширина щита B = 8 м, его угол наклона а = 60°. Найти, на каком расстоянии х должна быть расположена ось попорота щита, если под щитом имеется постоянный уровень воды H 2 = 3 м, и определить силу Р, воспринимаемую его опорами в момент опрокидывания. Ответ, х = 2,69 м; Р = 1220 кН.
Файлы условия, демо
Характеристики решённой задачи
Номер задания
Вариант
Программы
Теги
Просмотров
362
Размер
3,49 Mb
Список файлов
Задача 2-5.docx
