Лабораторная работа 5: Исследование однофазного трансформатора вариант 2
Описание
- Цель работы: Исследование однофазного трансформатора в режимах «номинальный», «холостой ход», «короткое замыкание» и «переменная нагрузка» двумя методами:
1) Экспериментальный – имитационное моделирование в среде MultiSim.
2) Расчетный – математическое моделирование в любой среде, например: приложения MathCad, Excelи другие, включая расчет на калькуляторе.

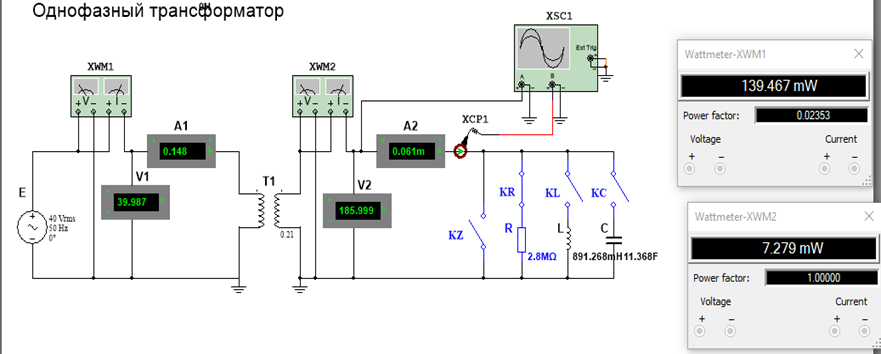

- Электрическая схема с указанием характеристик всех элементов и показаниями приборов в номинальном режиме.
-
![]()
№ варианта | E | R | L | C | R1 | R2 | w1 | w2 | Le | Lm |
B | Oм | mH | μF | Oм | Oм | mH | mH | |||
2 | 40 | 280 | 891,268 | 11,368 | 6 | 9,5 | 40 | 190 | 40 | 840 |
- Электрическая схема замещения трансформатора:
