Лабораторная работа: Исследование эффективности действия защитного заземления

В данной работе необходимо произвести:

1. Расчет заземления;
2. Расчет зануления.

Задача 1.

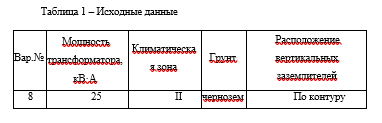

Спроектировать защитное заземление оборудования лаборатории. Заземляющее устройство заглублено на глубину 0,8 м. Для вертикальных заземлителей длиной l_c = 3,0 м использовать стальные трубы диаметром d = 40 мм. Для соединительной полосы использовать стальную шину сечением 40 х 4 мм. Источник тока (трансформатор) подает напряжение в лабораторию 400 В. Варианты остальных исходных данных приведены в таблице 1.

Задача 2.

Подобрать площадь сечения нулевого провода, удовлетворяющая условию срабатывания максимальной токовой защиты, распределительного щитка лаборатории, к которому подведена линия (длиной l, м) от понижающего трансформатора с 10 кВ до 0,4 кВ, с заданным значением мощности P, кВ·А и соединением обмоток.

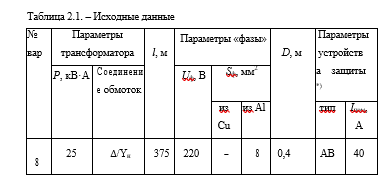

Исходные данные приведены в табл. 2.1.
